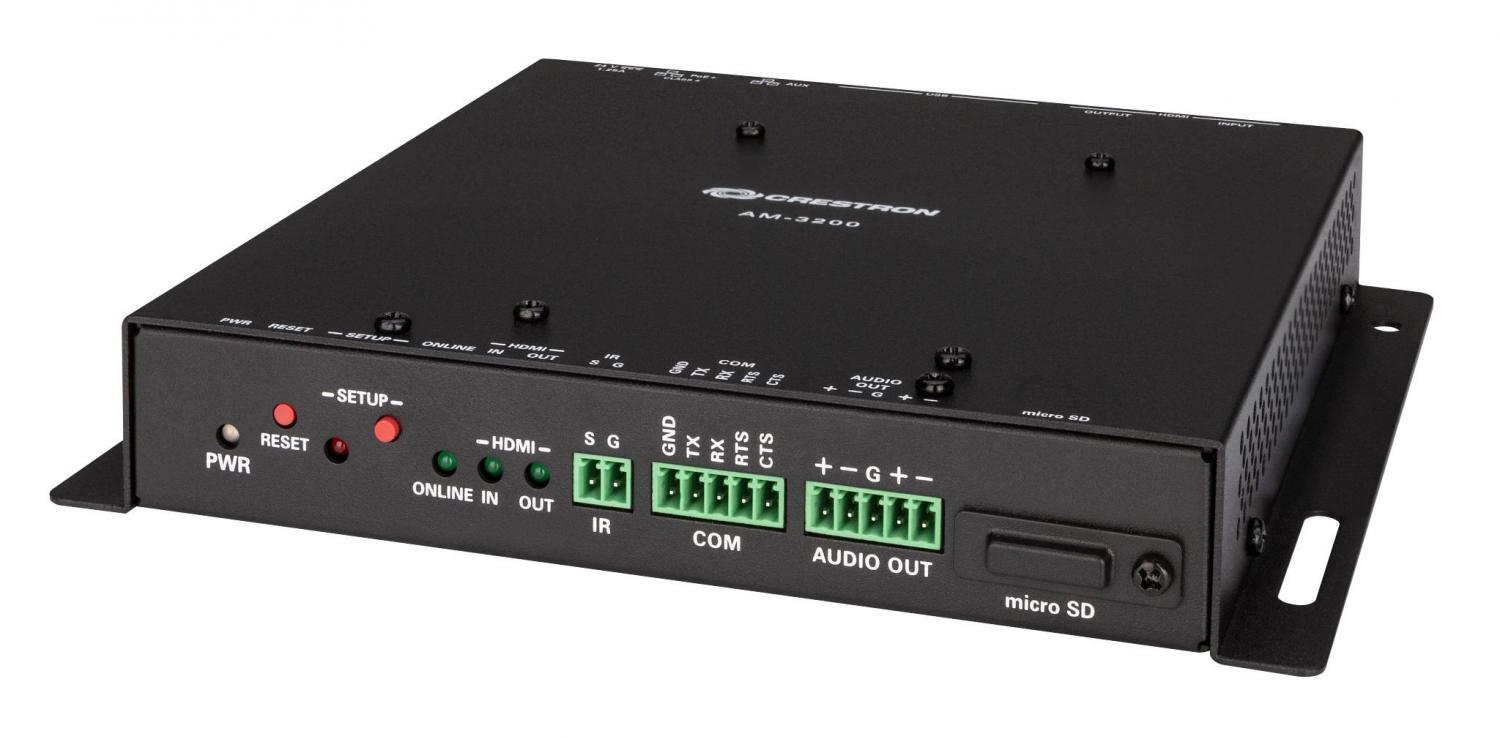

Crestron AM-3200 обеспечивает безопасную беспроводную совместную работу. Простая установка и использование в конференц-залах, комнатах для совещаний, холлах, вестибюлях или почти в любом месте для создания продуктивной среды для встреч.

Подключение и презентация

AM-3200 можно разместить под дисплеем, установить рядом или скрыть за ним, чтобы создать умную комнату с беспроводным взаимодействием. Он имеет возможность беспроводной презентации AirMedia, выход HDMI® на дисплей (до 4K) и различные USB-интерфейсы для беспроводной конференц-связи и интерактивного сенсорного управления. Подключите ноутбук, смартфон, планшет, адаптер AirMedia Connect или другой источник, чтобы мгновенно отобразить исходное изображение на дисплее.

Презентация AirMedia Wireless

С помощью технологии AirMedia пользователи могут без проводов представлять контент с ноутбуков, смартфонов и планшетных устройств через встроенные сетевые возможности Wi ‑ Fi или через внешнюю беспроводную сеть Wi ‑ Fi. Представляйте контент с настольных или портативных компьютеров с помощью загружаемого клиентского программного обеспечения, расширения AirMedia для веб-браузера Google Chrome ™ или технологии дублирования экрана Miracast® (только для компьютеров с Windows® 10). Представляйте контент с мобильных устройств Android ™ и iOS® с помощью приложения AirMedia.

Расширенные возможности экрана

Когда источник не подключен, AM-3200 отображает настраиваемый экран приветствия на дисплее комнаты с простыми инструкциями по подключению и презентации. Интеграция с Microsoft Exchange Server® (для пользователей программного обеспечения Outlook® и Microsoft 365®), Google Calendar ™ или программным обеспечением для планирования комнат Crestron Fusion® позволяет отображать на экране доступность пространства и сведения о встречах. По мере проведения собрания периодически появляются уведомления, указывающие как время, оставшееся до собрания, так и следующее запланированное событие. Всплывающие сообщения, отправленные из Crestron Fusion, также могут появляться в случае возникновения чрезвычайной ситуации или для доставки важного объявления.

Подключение через HDMI

Помимо AirMedia, AM ‑ 3200 включает в себя вход HDMI для прямого подключения локального источника, такого как мини-ПК или портативный портативный компьютер, через дополнительную настенную пластину или кабель. Вход HDMI поддерживает сигналы HD 1080p / 602.

Холст AirMedia

Представляйте до девяти источников одновременно с функцией AirMedia Canvas. Чтобы максимально увеличить покрытие экрана, AirMedia Canvas автоматически настраивает наилучшую возможную компоновку в зависимости от количества активных источников, типа источников и их соотношений сторон.3 Используйте приложение AirMedia или подключенный сенсорный экран (продается отдельно) для управления источниками и их положение на дисплее. Лицензия на программное обеспечение (продается отдельно) требуется для одновременного представления до девяти источников. Без лицензии на программное обеспечение может одновременно отображаться до двух источников.

Характеристики
AM-3200Связь

Ethernet
100/1000 Мбит / с, автоматическое переключение, автосогласование, автоматическое обнаружение, полный / полудуплекс, TCP / IP, UDP / IP, DHCP, SSL, TLS, SSH, SFTP (протокол передачи файлов SSH), IEEE 802.1x, аутентификация Active Directory, Настройка веб-браузера HTTPS и облачный сервис XiO, соответствие 802.3afAirMediaЧерез Ethernet: IPv4, mDNS, TLS, AES;
Через точку беспроводного доступа: IEEE 802.11 / b / g / n / ac / ax, 2,4 ГГц или 5 ГГц

USB HostUSB 2.0 для подключения периферийного USB-устройства для конференц-связи;
USB 3.0 для подключения периферийного USB-устройства для конференц-связи.

USB-устройства
USB 3.0 для компьютерной консоли (установка установщика и обновление прошивки) или конференц-системыRS-232
Двустороннее управление дисплеем со скоростью до 115,2 кбод с аппаратным и программным подтверждением связиИК / Последовательный
Управление односторонним дисплеем через инфракрасный порт до 1,1 МГц или через последовательный TTL / RS-232 (0-5 В) до 19,2 кбодHDMI Вход
HDCP 1.4, EDID; Поддерживает управление HDCP и EDIDHDMI Выход
HDCP 2.2, EDID, CEC; Supports management of HDCP and EDID

Видео

Типы входных сигналовAirMedia, HDMI (совместимость с DVI и Dual-Mode DisplayPort ™ 2), Kaptivo (скоро);
Одновременное отображение до двух источников (функциональность по умолчанию) или девяти источников (лицензия продается отдельно, скоро появится) с AirMedia Canvas

Максимальные входные разрешенияВход HDMI: 1920x1080 @ 60 Гц (HD 1080p60);
Презентация AirMedia: 1920x1080 @ 30 Гц (1080p30).

*Другие входные разрешения поддерживаются при тактовой частоте пикселей до 148 МГц; чересстрочное видео не поддерживается.

**Все видеовходы будут масштабированы до выбранного разрешения выхода HDMI.

Типы выходных сигналов
HDMI (совместим с DVI)Выходные разрешения HDMI
1280x720@50Hz (720p50), 1280x720@60Hz (720p60), 1280x800@60Hz, 1366x768@60Hz, 1440x900@60Hz, 1600x900@60Hz, 1600x1200@60Hz, 1680x1050@60Hz, 1920x1080@50Hz (1080p50), 1920x1080@60Hz (1080p60), 3840x2160@30Hz (2160p30), 3840x2160@50Hz (2160p50), 3840x2160@60Hz (2160p60)

*Все видеовходы будут масштабированы до выбранного разрешения выхода HDMI

Поддержка файлов фона и логотипов
GIF, JPEG, PNG

Аудио

Типы входных сигналов
AirMedia, HDMI (двухрежимный DisplayPort ™ совместимый)Тип выходного сигнала
HDMIФормат ввода / вывода
2 канала LPCM

*Входные аудиосигналы передаются на выход без какой-либо обработки. Для возможности управления громкостью требуется устройство отображения с дискретными командами громкости, увеличения, уменьшения и отключения звука, доступными через CEC, IP, ИК или RS - 232
Разъемы

ИК(1) 4-контактная съемная клеммная колодка 3,5 мм;
ИК / последовательный порт вывода для управления устройством отображения;
ИК-выход до 1,1 МГц;
Односторонний последовательный TTL / RS-232 (0-5 В) до 19200 бод.

*ИК-порт №2 не используется. Излучатель IRP2 продается отдельно.

COM1 5-контактная съемная клеммная колодка 3,5 мм;
Двунаправленный порт RS-232 для управления устройством отображения;
До 115,2 Кбод, поддержка аппаратного и программного подтверждения связи.

Аудио выход1 5-контактная съемная клеммная колодка 3,5 мм;
Сбалансированный / несимметричный стереофонический линейный аудиовыход;
Максимальный выходной уровень: 4 В среднеквадр. Симметричного, 2 В среднеквадратического несимметричного;
Выходное сопротивление: 200 Ом симметричное, 100 Ом несимметричное.

HDMI вход1 разъем HDMI типа A;
Цифровой видео / аудиовход HDMI;
Совместимость с DVI и двухрежимным DisplayPort.

HDMI выход1 разъем HDMI типа A;
Цифровой видео / аудиовыход HDMI(Совместимость с DVI).

USB2 разъема USB типа A;
Порт устройства USB 3.0 для компьютерной консоли

LAN PoE+1 8-контактный разъем RJ-45;
Порт 100Base-TX / 1000Base-T Ethernet и PoE + класс 4

24 В постоянного тока 1,25 А1 разъем питания постоянного тока 2,1 x 5,5 мм;
Вход питания 24 В постоянного тока;
Блок питания PW - 2412WU продается отдельно

Управление и индикация

Питание
1 зеленый светодиодный индикатор указывает на то, что питание подается через локальный блок питания или PoE+Сброс настроек
1 утопленная кнопка для аппаратного сбросаНастройка
1 белый светодиод и 1 утопленная кнопка для отображения IP-адреса на экранеОнлайн
1 зеленый светодиод, указывает на подключение системы управленияHDMI вход / выход
2 зеленые светодиоды указывают на наличие сигнала HDMI на входе / выходе HDMILAN PoE+
2 светодиода, зеленый светодиод указывает на состояние соединения Ethernet, желтый светодиод указывает на активность Ethernet

Питание

Питание через Ethernet
Устройство с питанием от IEEE 802.3af класса 4Блок питания PW - 2412WU
Продается отдельноПотребляемая мощность
14 Вт (номинально)

AirMedia

ОС
Apple® iOS®, Android™, Windows® 7, Windows 8, Windows 10, macOS®, Chrome OS™Частота кадров видео
До 30 кадров в секунду, поддерживается звук

*Аудио не поддерживается на устройствах Android

Выходные разрешения

640x480 при 60 Гц, 800x600 при 60 Гц, 1024x768 при 60 Гц, 1280x720 при 50 Гц (720p50), 1280x720 при 60 Гц (720p60), 1280x800 при 60 Гц, 1366x768 при 60 Гц, 1440x900 при 60 Гц, 1600x900 при 60 Гц, 1600x1200 при 60 Гц, 1680x1050 при 60 Гц, 1920x1080 при 50 Гц (1080p50), 1920x1080 при 60 Гц (1080p60)

*Все видеовходы будут масштабированы до выбранного разрешения выхода HDMI

Пик битрейта
От 0,25 до 8,5 Мбит/с, варьируется в зависимости от сложности контентаСредний битрейт
1,4 Мбит/сСредний битрейт
1,4 Мбит/сАудио формат
Стерео

Размеры

Габариты(В х Ш х Г)
33 мм х 188 мм х 163 ммВес
0.86 кг
