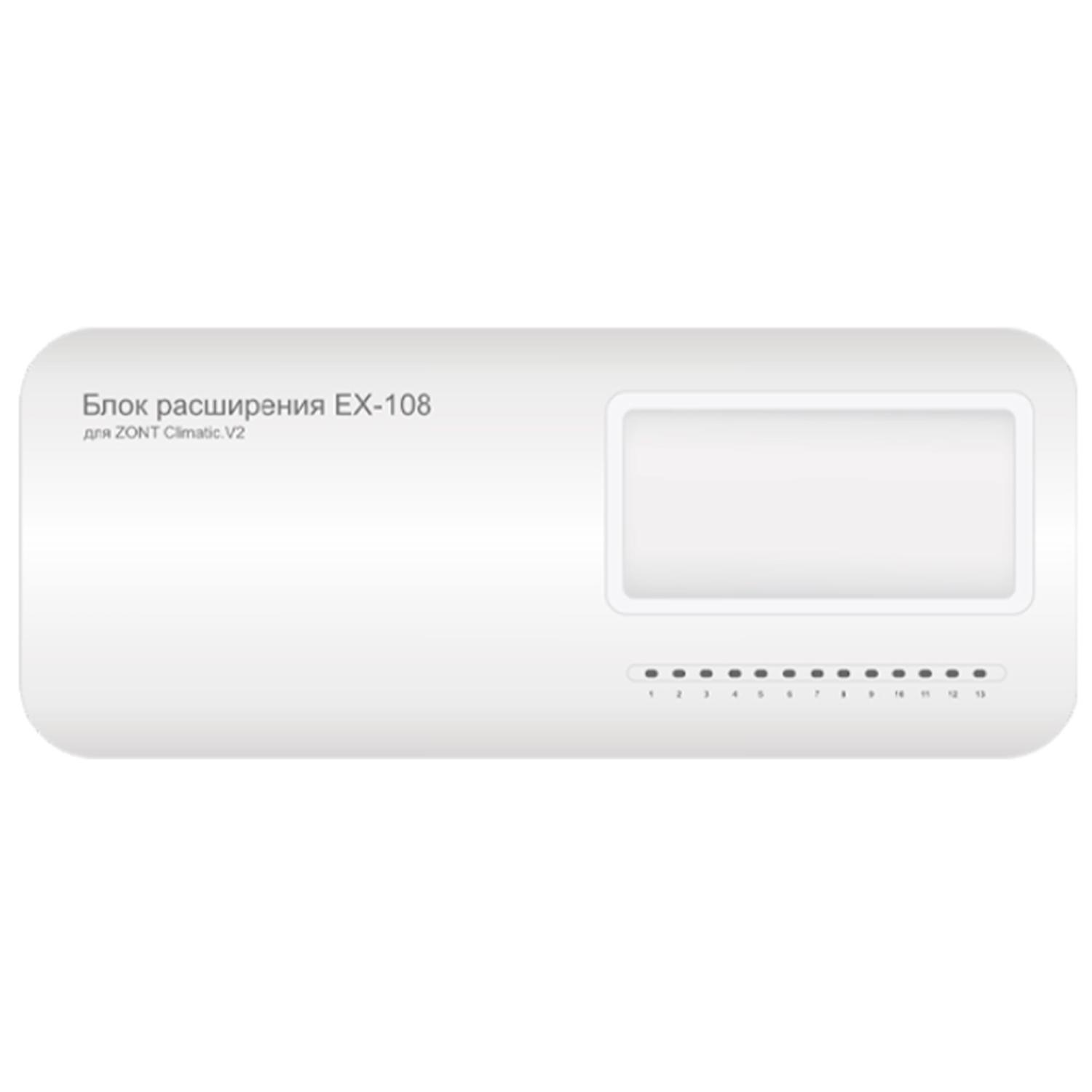

Блок расширения ZONT EX-108 применяется

исключительно с автоматическим регулятором ZONT

Climatic.V2 и предназначен для увеличения количества регулируемых

контуров системы отопления.

Блок расширения при подключении к Регулятору добавляет к его базовой

конфигурации еще 3 отопительных контура с возможностью

управления работой насоса и электропривода смесительного крана в каждом.

Максимальное количество подключаемых к одному Регулятору блоков

расширения – 5 шт. Таким образом система отопления и

горячего водоснабжения, реализованная с автоматическим Регулятором ZONT

Climatic.V2, может включать до 16 управляемых контуров.

Размещенные на корпусе индикаторы отражают фактическое состояние его

релейных выходов (назначение каждого индикатора указано в технической

документации).

Обмен данными блока с Регулятором осуществляется посредством

интерфейса RS-485. Максимальная длина линии RS-485 — не более 200

метров.

Прибор может монтироваться как на стену, так и в электротехнические

шкафы на DIN-рейку.

3 дополнительных управляемых контура

Подключение блока расширения ZONT EX-108 к регулятору ZONT

Climatic.V2 увеличивает систему отопления на 3 отопительных контура.

После подключения блока расширения дополнительные контура автоматически

отображаются в личном кабинете веб-сервиса.

9 встроенных реле 220 В

Блок расширения имеет 9 встроенных реле 220 В переменного тока. Они

используются для прямого управления различными исполнительными

механизмами.

Цифровые датчики температуры

Для мониторинга температуры и применения ее значений в алгоритме

управления системой отопления объектов, расположенных на большом

удалении от регулятора ZONT Climatic.V2, реализован дополнительный

интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку

расширения, будут отображаться в веб-интерфейсе и мобильном приложении

таким же образом, как и для Регулятора – без указания наименования

блока, к которому эти датчики подключены.

3 аналоговых входа NTC

3 аналоговых входа используются для подключения аналоговых датчиков

температуры NTC 10.

Важно! Первичная настройка контуров, добавляемых

Блоком расширения, выполняется через внешнее (дистанционное) управление

из личного кабинета веб-интерфейса или Приложения ZONT. Дальнейший ввод

параметров и способов управления работой дополнительных контуров

возможен двумя способами: локально – с панели

управления Регулятора или дистанционно – через

интернет.
