Сведения об изделии

Прямые насосные группы RTE 54.101 предназначены для подачи теплоносителя, поступающего

из нагревателя, на контур. Подача осуществляется без смешения с теплоносителем из обратной

ветки. Группы без смесителя предназначены для использования в контурах, где не предусмотрено

дополнительное регулирование температуры подачи, таких как – контур бойлера ГВС, радиаторное

отопление и др.

Насосные группы RTE 54.101 поставляются в собранном виде, в изоляции. Принцип действия

Насосная группа без смешения представляет собой готовый комплект арматуры и насоса

(опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре,

без дополнительной регулировки температуры жидкости. Комплект рассчитан на работу при

максимальном давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру

нагревателя (котла), 1 ½” наружная резьба, находится снизу . Подключение к контуру потребителя,

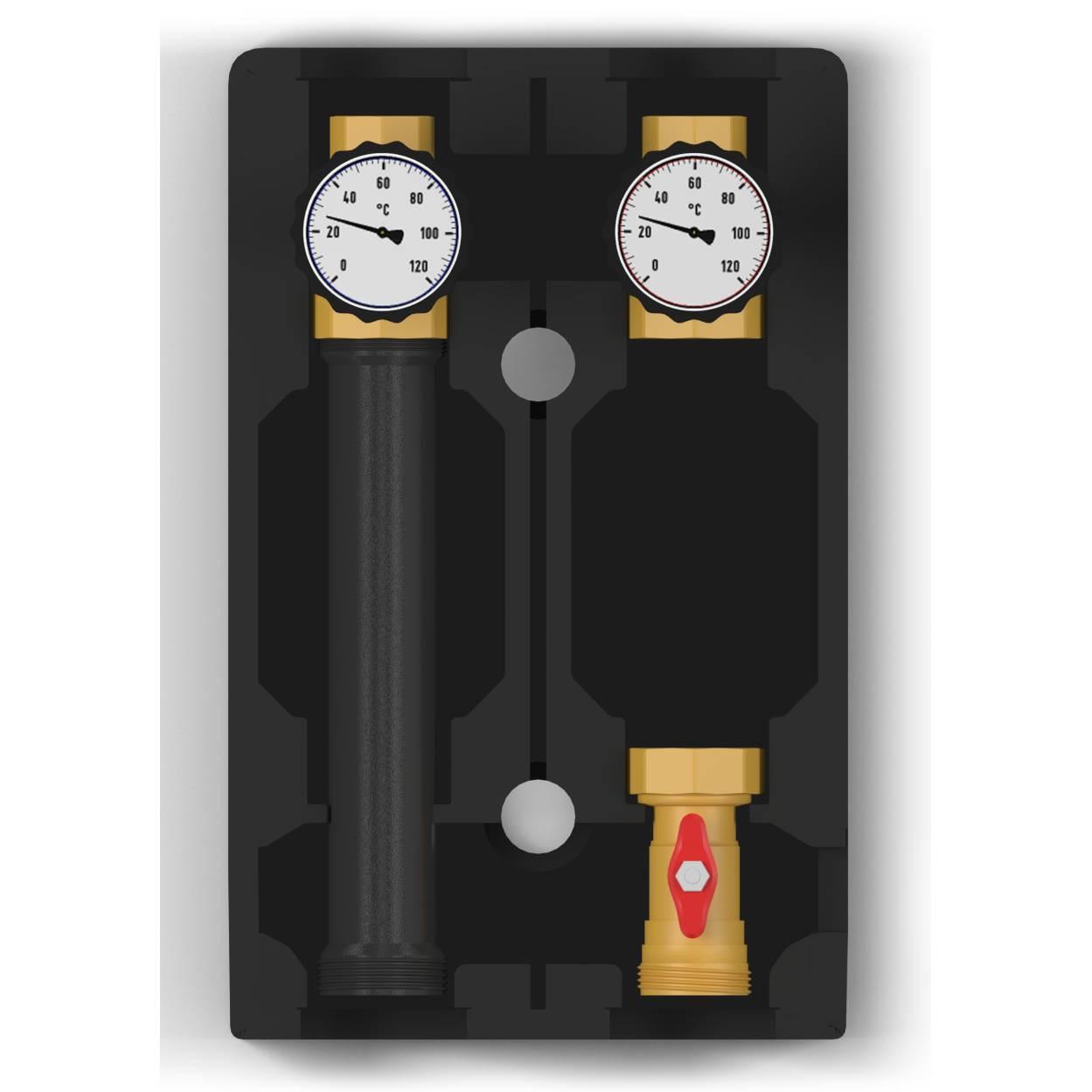

1” внутренняя резьба, располагается сверху. Конструкция

1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;

2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;

3. Отсечной шаровый кран;

4. Накидные гайки для подключения насоса 1 ½” НГ;

5. Патрубок обратной линии;

6. Блочная ЕРР теплоизоляция;

7. Обратный клапан;

8. Подключение к контуру потребителя 1” ВР

9. Подключение к контуру нагревателя (котла) 1 ½” НР
