Сведения об изделии

Насосные группы RTE 54.103 с поддержанием фиксированной температуры предназначены

для циркуляции теплоносителя, поступающего из нагревателя, и одновременного поддержания

устанавливаемой температуры линии подачи. Регулирование температуры осуществляется

автоматическим подмесом теплоносителя из обратной линии. Управление осуществляется

с помощью термостатического клапана. Группы с фиксированной температурой на подаче

предназначены для использования в контурах, в которых требуется автоматическое поддержание

температуры подающей линии, таких как – радиаторное отопление, теплые полы и др.

Насосные группы RTE 54.103 поставляются в собранном виде, в изоляции. Принцип действия

Насосная группа с термостатическим смесительным клапаном представляет собой готовый

комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции

теплоносителя в контуре, c возможностью дополнительной регулировки температуры жидкости,

путём подмеса теплоносителя из обратной линии. Комплект рассчитан на работу при максимальном

давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя (котла),

1 ½” наружная резьба, находится снизу. Подключение к контуру потребителя ,1” внутренняя резьба,

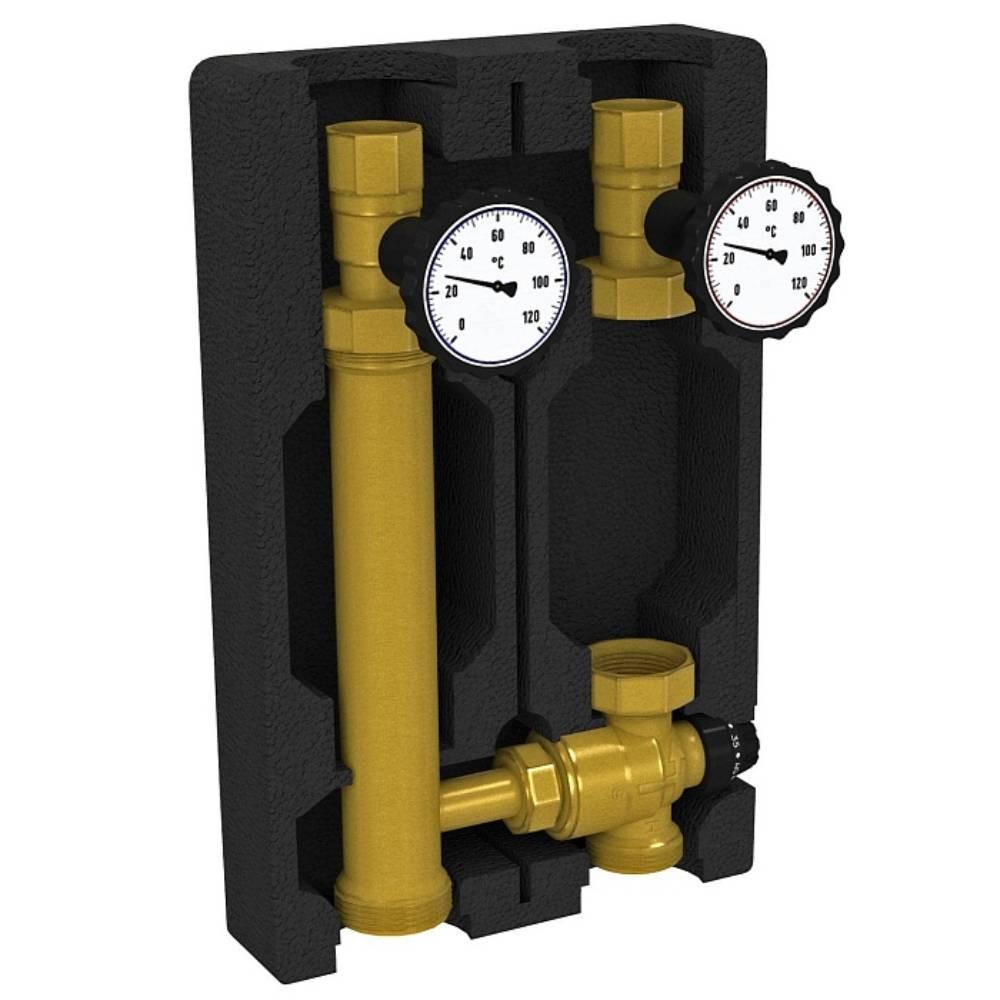

располагается сверху. Конструкция

1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;

2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;

3. Термостатический смесительный клапан;

4. Накидные гайки для подключения насоса 1 ½” НГ;

5. Патрубок обратной линии;

6. Блочная ЕРР теплоизоляция;

7. Обратный клапан;

8. Подключение к контуру потребителя 1” ВР

9. Подключение к контуру нагревателя (котла) 1 1/2” НР
