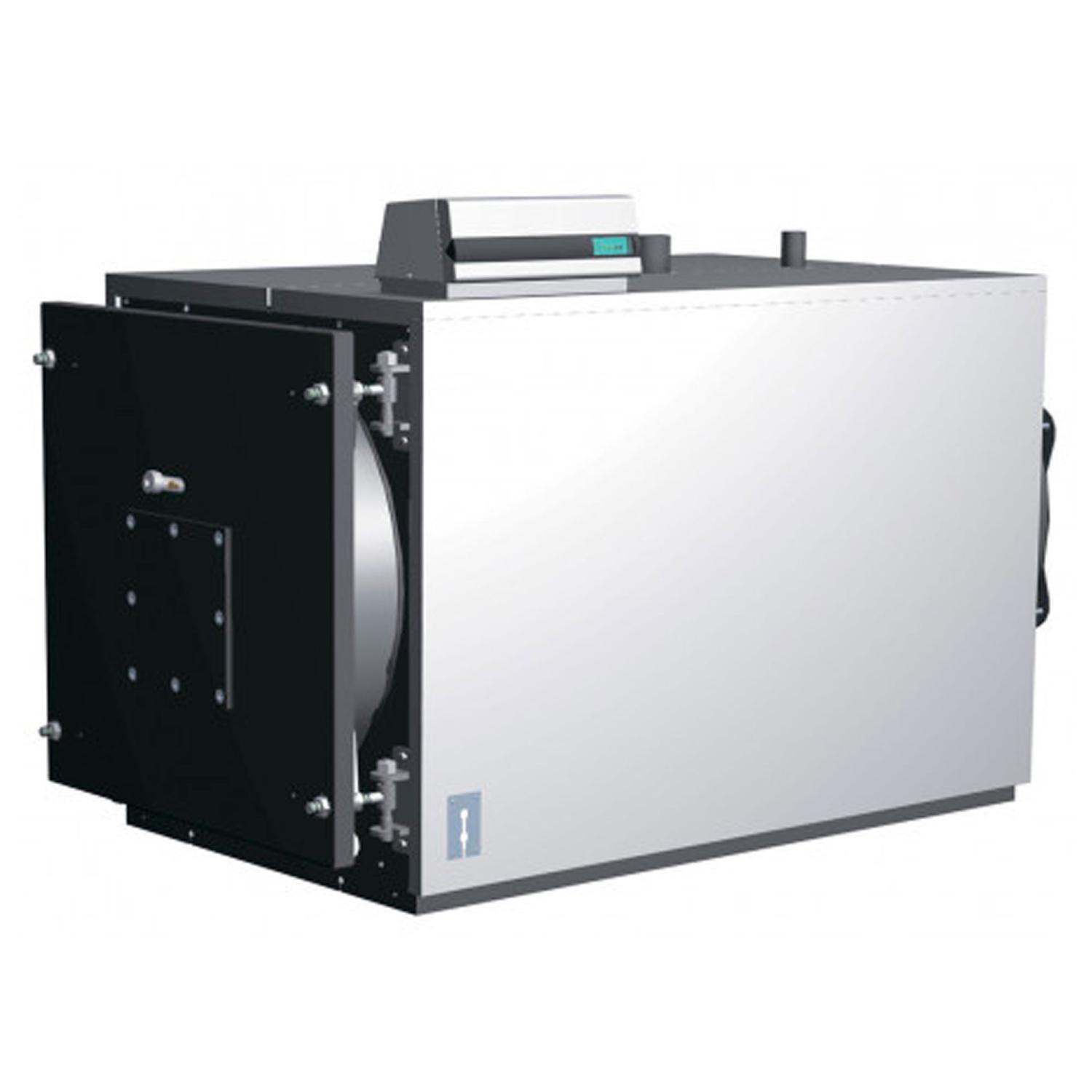

Конструкция котлов серии PREXTHERM RSW N гарантирует высокую тепловую

мощность и эффективность при низкой температуре уходящих газов,

обеспечивая, таким образом, низкий уровень эмиссии вредных выбросов.

Оборудование произведено в соответствии с частью 1 стандарта 303 EN.

Основными отличительными особенностями конструкции являются: • особый

подход к разработке геометрических пропорций, который обеспечивает

оптимальное соотношение между количеством сгораемого топлива и площадью

теплообменных поверхностей; • применяемые в производстве материалы,

которые обеспечивают длительный срок службы котла. Отличительной чертой

котлов являются газоплотное сгорание, наличие 2-х газоходов,

горизонтально-цилиндрическая конфигурация и реверсирование пламени в

полностью водоохлаждаемой топке. Пламя, образуемое горелкой,

возвращается по периферии топки к фронтальной поверхности котла, где

уходящие газы поступают в трубный пучок, оснащенный турбулизаторами,

создающими вращающийся поток, который усиливает конвективный теплообмен.

Покидая трубный пучок, уходящие газы поступают в заднюю камеру, а из нее

- в дымовую трубу.

Котлы оборудованы передними дверками, оснащенными петлями, которые

позволяют открывать котел в любую сторону, а также регулируются по

высоте и глубине. Корпус котла изолирован толстым слоем стекловаты,

покрытой износостойким материалом. Наружная отделка котла состоит из

окрашенных стальных панелей. Котлы оснащены двумя 1/2” фитингами для

гильз под датчики (каждый на три датчика). Панель управления (опция) с

предварительно выполненной электроразводкой размещена наверху котла и

позволяет использовать котел в автоматическом режиме.

Принцип работы

Котлы серии PREXTHERM RSW N оборудованы закрытой цилиндрической

топкой, в которой пламя, образуемое горелкой, возвращается по периферии

топки к фронтальной поверхности котла, где уходящие газы поступают в

дымогарные трубы. На выходе из них уходящие газы собираются в дымовой

коллектор и затем уходят в дымовую трубу. Камера сгорания всегда

находится под давлением во время работы горелки. Для определения

избыточного давления см. колонку «Потеря давления в газовом тракте» в

таблице 1. Дымоходы и их соединения должны быть выполнены в соответствии

с действующими стандартами и нормами, с использованием жестких

герметичных газоходов, устойчивых к воздействию высоких температур,

конденсата и механических воздействий.
