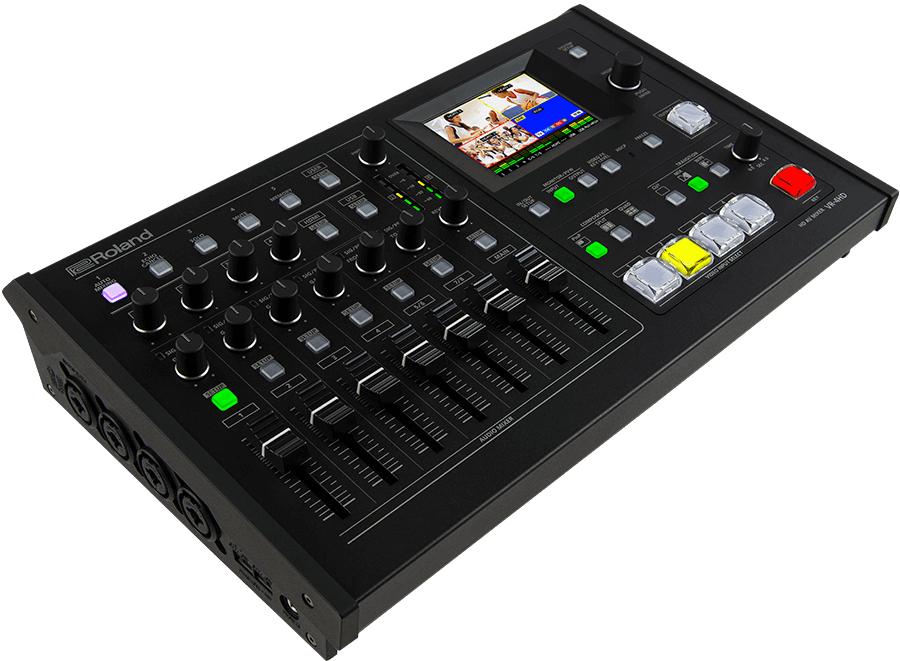

VR-4HD, разработанный с расчетом на одного человека, обеспечивает простое переключение и микширование звука и видео с использованием усовершенствованной цифровой обработки сигналов (DSP) видео и аудио вместе со специальными фейдерами аппаратного управления, кнопками и интерфейсом сенсорного экрана. Он прекрасно интегрирует цифровой аудиомикшер, видеомикшер, сенсорный экран с несколькими экранами и интерфейс потоковой передачи видео / аудио через USB-порт в отдельное устройство. Это портативное решение для прямой трансляции HD идеально подходит для школ, церквей, собраний совета, корпоративных мероприятий, занятий спортом, тренировок или любых других живых мероприятий.

Основные особенности

Универсальное портативное производственное решение
Простота использования благодаря специальным аппаратным элементам управления и аудио фейдерам, а также встроенному сенсорному монитору предварительного просмотра
6 входов, 4-канальный видеокоммутатор
Поддерживает HDMI * 1 , RGB / компонентный и композитный видеовходы до 1080p
Масштабатор Input 4 теперь поддерживает более широкий диапазон разрешений видео и VESA. * 1 * 2
Встроенный скейлер через CH4
Режимы автоматического переключения [Ver.2.0]
18-канальный цифровой аудиомикшер с разъемами XLR, TRS и RCA, а также звук с входов HDMI
Встраивание и деэмбедирование аудио с настройками задержки
Функция автоматического микширования и подавления эха
Эффекты композиции, включая DSK (Downstream Keyer), картинка в картинке и т. Д.
Захват неподвижного изображения из входного видео на канале 4 * 3 [Ver.1.5]
Встроенный сенсорный мульти-просмотрщик с четырьмя входами и измерением звука
Внешний многооконный выход через HDMI
Поддержка HDCP
USB3.0 видео / аудиовыход до 1080 / 30p (без сжатия) и функция обратной связи звука
Программное управление с помощью приложения VR-4HD RCS для Mac и ПК и удаленное управление через USB-соединение
Отправка неподвижного изображения на VR-4HD с помощью VR-4HD RCS * 3 [Ver.1.5]
Tally, соединения GPIO

Простота в эксплуатации для профессиональных результатов

VR-4HD оснащен элементами управления и переключателями профессионального качества, обеспечивающими более точную и быструю работу, чем интерфейсы на основе компьютерной мыши и клавиатуры. Возможность одновременно переключать видео нажатием кнопки и настраивать звук нажатием фейдера неоценима и предоставляет оператору все необходимые функции под рукой. Встроенный экран с несколькими экранами также является интерфейсом сенсорного экрана для доступа к параметрам настройки, что значительно упрощает настройку параметров «картинка в картинке» путем перетаскивания встроенного окна на экран.

Поддержка HDMI источников видео

VR-4HD имеет три выделенных входных разъема HDMI, совместимых с различным оборудованием и поддерживающих разрешение видео 1080p / 1080i / 720p. Четвертый вход включает масштабатор для поддержки как видео, так и компьютерных разрешений, а также поддерживает аналоговый RGB и компонентный вход, поэтому старые устройства можно использовать в качестве источников без необходимости во внешнем оборудовании преобразования.

Могут быть введены как прогрессивные, так и чересстрочные сигналы, что позволяет одновременно использовать сигналы 1080i и 1080p. Входящие с ПК видеосигналы точно отображаются благодаря прогрессивной обработке сигнала. HDCP поддерживается для ввода защищенного от копирования контента с таких устройств, как проигрыватели дисков Blu-ray.

Композиционные эффекты

VR-4HD включает эффекты DSK (Downstream Keying), Picture-in-Picture (PinP), Split и Quad эффекты компостирования, идеально подходящие для создания трансляций в новостном стиле и корпоративного презентационного контента.

Функция DSK отлично подходит для наложения заголовков, текстов песен или логотипов на входящие видеоисточники, которые можно переключать в фоновом режиме, пока отображается текст или изображения. DSK поддерживает как яркость (черный / белый), так и хроматический (синий / зеленый) для объединения двух видеороликов на одном экране с помощью функции «Картинка в картинке» или для использования функции разделения - идеально подходит для семинаров и презентаций.

Профессиональный звук - это просто

Добиться отличного звучания для видеопродукции легко с VR-4HD, который оснащен отмеченной наградами цифровой обработкой сигналов Roland и расширенными функциями, включая автоматическое микширование, подавление эха и задержку для идеальной синхронизации губ между аудио и видео. Аудиомикшер VR-4HD может микшировать четыре микрофонных входа XLR, стерео RCA и мини-разъем 1/8 вместе со звуком, встроенным в четыре входа HDMI. Окончательный микс можно вывести через XLR, RCA, а также встроить в выход HDMI.

картинка

Уникальная возможность обратной передачи звука включена в порт USB 3.0, который может передавать звук с подключенного ПК с помощью программного обеспечения для конференц-связи, такого как Skype, и возвращать звук на компьютер без какого-либо шума или эха благодаря включенной функции подавления эха. . Это делает VR-4HD идеальным инструментом для веб-конференций, который позволяет использовать несколько источников видео и аудио с бесплатными программами для онлайн-конференций.

Включенная функция Auto-Mixing упрощает и упрощает микширование нескольких выступающих на конференциях и панелях за счет автоматического управления уровнями микрофонов для нескольких говорящих людей. и даже может отдавать приоритет громкости. Приоритет громкости может быть назначен модератору события, которого всегда можно услышать выше других участников.

картинка

Технические характеристики
VR-50HD MK IIОбработка видеоОбработка
4: 4: 4 (RGB), 10 бит 4: 4: 4 (Y / Pb / Pr), 10 битВходные разъемы
Разъемы SDI IN 1–4: тип BNC x 4 (INPUT 1–4) * Соответствует SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C. Разъемы HDMI IN 1-4: HDMI типа A x 4 (INPUT 1-4) * HDCP Поддерживаемые разъемы RGB / COMONENT IN 1-2: HD DB-15 типа x 2 (INPUT 1-2) COMPOSITE IN 1 --2 разъема: тип BNC x 2 (INPUT 1-2) * INPUT 1-2: выберите SDI, HDMI, RGB / COMPONENT или COMPOSITE с помощью меню.Выходные разъемы
Разъемы HSDI OUT (PGM, AUX): тип BNC x 2 (PGM OUT, AUX OUT) * Соответствует SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C Разъемы HDMI OUT (PGM, AUX, MULTI-VIEW): Тип A x 3 (PGM OUT, AUX OUT, MULTI-VIEW OUT) * Поддерживаемый HDCP Аналоговый RGB / HD-компонент: 15-контактный Mini D-sub типа x 2 (PGM OUT, AUX OUT)Форматы видео
SDI (SDI IN, SDI OUT): 480 / 59.94i, 576 / 50i, 720 / 59.94p, 720 / 50p, 1080 / 23.98p (* 3), 1080 / 24p (* 3), 1080 / 29.97p (* 3), 1080 / 30p (* 3), 1080 / 25p (* 3), 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p * Соответствует SMPTE 274M, SMPTE 296M, ITU-R BT. 601-5. HDMI (HDMI IN, HDMI OUT) (* 1): 480 / 59.94i, 576 / 50i, 480 / 59.94p, 576 / 50p, 720 / 59.94p, 720 / 50p, 1080 / 23.98p (* 3), 1080 / 24p (* 3), 1080 / 29.97p (* 3), 1080 / 30p (* 3), 1080 / 25p (* 3), 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p 1024 x 768/60 Гц (* 2), 1280 x 720/60 Гц, 1280 x 800/60 Гц (* 2), 1280 x 1024/60 Гц (* 2), 1400 x 1050/60 Гц, 1920 x 1080 / 60 Гц HDMI (только HDMI OUT MULTI-VIEW) (* 1): 1080 / 59,94p Компонент (RGB / COMPONENT IN, RGB COMPONENT OUT): 480 / 59.94i, 576 / 50i, 480 / 59.94p, 576 / 50p, 720 / 59.94p, 720 / 50p, 1080 / 59.94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p RGB (RGB / КОМПОНЕНТНЫЙ ВХОД, RGB / КОМПОНЕНТНЫЙ ВЫХОД) (* 1): 1024 x 768/60 Гц (* 2), 1280 x 720/60 Гц (* 2), 1280 x 800/60 Гц (* 2), 1280 x 1024/60 Гц (* 2), 1400 x 1050/60 Гц, 1920 x 1080/60 Гц Композитный (COMPOSITE IN): NTSC, PAL * Примечание * 1 Соответствует CEA-861-E или VESA DMT Version 1.0 Revision 11. * 2 Выходная частота обновления составляет 75 Гц, если частота кадров установлена ​​на 50 Гц. * Частота кадров видеосигнала должна соответствовать настройке частоты кадров устройства. * 3 Поддерживается только формат ввода. * Формат вывода HDMI и RGB / Component всегда одинаковый. Когда выбран формат видео, компонентный сигнал выводится через разъем RGB / COMPONENT. Когда выбран формат RGB, сигнал RGB выводится через разъем RGB / COMPONENT. USB-ВИДЕО (ПЕРЕДАЧА ПО USB): 480 / 29,97p, 576 / 25p, 480 / 59,94p, 576 / 50p, 720 / 29,97p, 720 / 25p, 720 / 59,94p, 720 / 50p, 1080 / 29,97p, 1080 / 25p, 1080 / 59.94p, 1080 / 50p Неподвижное изображение: файл растрового изображения Windows (R) (.bmp) * Максимум 1920 x 1080 пикселей, 24 бита на пиксель, без сжатия. * Можно загрузить до 4 файлов с USB-накопителя.АудиоОбработка аудио
Частота дискретизации: 24 бит / 48 кГцАудио форматы
SDI (SDI IN, SDI OUT): линейный PCM, 24 бита, 48 кГц, 2 канала * SMPTE 299M, SMPTE 272M-C HDMI (HDMI IN, HDMI OUT): линейный PCM, 24 бит, 48 кГц, 2 канала USB- АУДИО (ПОТОКОВЫЙ USB): линейный PCM, 16 бит, 48 кГц, 2 каналаЗвуковые эффекты
Автоматическое микширование, защита от обратной связи, 4-полосный эквалайзер, задержка, компрессор, HPF, шумоподавитель, реверберация, лимитер, преобразователь голоса, 15-полосные эффекты канала эквалайзера (общие): HPF, компрессор, шумоподавитель, 4-полосный эквалайзер, Эффекты канала задержки (блок эффектов): подавление обратной связи, мастер-эффекты смены голоса : 4-полосный эквалайзер, компрессор, лимитер, реверберация, 15-полосный эквалайзерРазъемыВходные разъемы
Разъемы AUDIO OUT MAIN (L, R): разъемы типа XLR AUDIO OUT AUX 1 (L, R): разъемы RCA phono AUDIO OUT AUX 2 / MONITOR (L, R) разъемы: 1/4-дюймовые разъемы TRS для наушников PHONES: Стерео 1/4-дюймовый штекер PHONES: миниатюрный стереоВыходные разъемы
Разъемы AUDIO OUT MAIN (L, R): разъемы типа XLR AUDIO OUT AUX 1 (L, R): разъемы RCA phono AUDIO OUT AUX 2 / MONITOR (L, R) разъемы: 1/4-дюймовые разъемы TRS для наушников PHONES: Стерео 1/4-дюймовый штекер PHONES: миниатюрный стереоДругие разъемыПАМЯТЬ USB: тип USB A (для USB-накопителя)
ДИСТАНЦИОННЫЙ: тип USB B (для дистанционного управления)
RS-232: тип DB-9 (вилка, для дистанционного управления)
TALLY: тип DB-9 (розетка, для выхода TALLY)

Прочие функцииПамять предустановок (8 типов)
Функция блокировки панели
Эмулятор EDID
Автоматическое переключение
Автоматическое определение входа

Другие характеристикиДисплей
7-дюймовый цветной графический ЖК-дисплей 800 x 480 точек (сенсорный экран)Выходные разъемыИсточник питания
Адаптер переменного токаТекущий розыгрыш
2,8 АПотребляемая мощность
67 ВтРазмеры
437 (Ш) x 325 (Д) x 125 (В) ммМасса
5,9 кгАксессуарыРуководство пользователя
Адаптер переменного тока
Шнур питания
Шнур заземления
