| Тип инструмента |

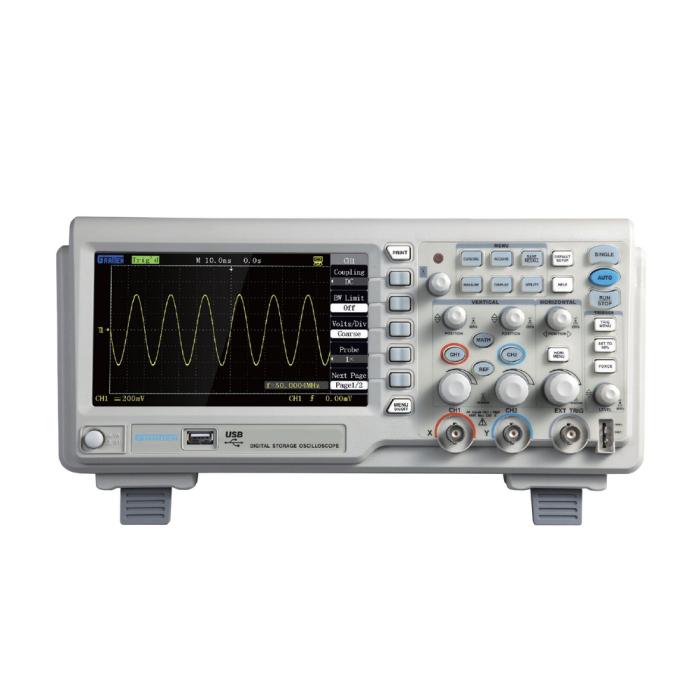

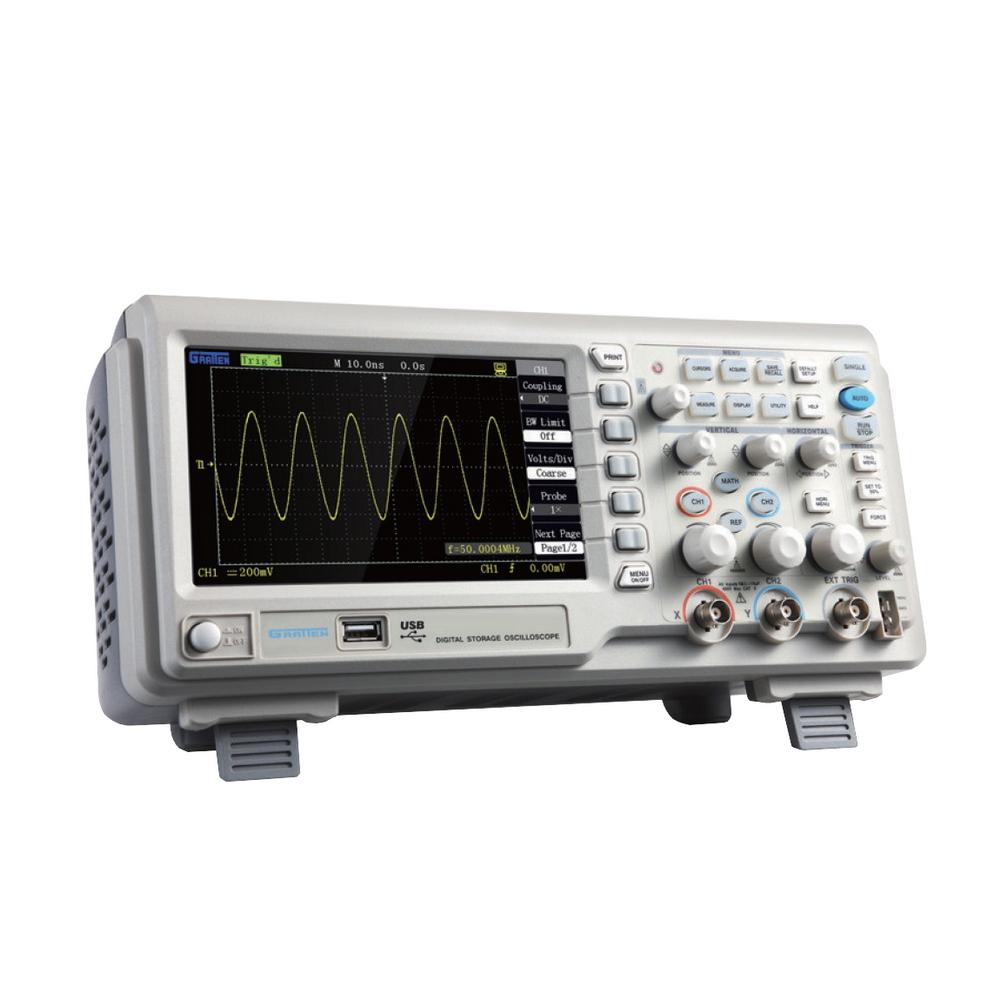

Осциллограф |
| Размер дисплея, дюйм |
7 |
| Тип дисплея |
TFT |
| Разрешение дисплея |
800x480 |
| Количество каналов |
2 |
| Частота дискретизации |
Одноканальный режим – 2 ГГц, двухканальный режим – 1 ГГц |
| Пропускная способность, МГц |
200 |
| Входящий сигнал |
|
| Режим входа |
DC, AC, "земля" |
| Входное сопротивление |
1 МОм |
| Точность |
± 3% |
| Макс.входное напряжение, В |
400 |
| Горизонтальная система |
|
| Интерполяция |
Sin(x)/x, линейная |
| Коэф.развертки |
2 нсек/дел...50 сек/дел |
| Вертикальная система |
|
| Разрешение по вертикали |
8 bit |
| Чувствительность верт. системы |
2 мВ/дел...5 В/дел |
| Время нарастания сигнала, нсек |
Не более 1.7 |
| Система синхронизации |
|
| Режим запуска |
По фронту, по видеосигналу, по длительности импульса, задержка |
| Режим развертки |
Автоматический, ждущий, одиночный |
| Чувствительность |
CH1 / CH2 - не более 1 дел, EXT - не более 0.15 В, EXT/5 - не более 0.75 В |
| Диапазон удержания |
100 нсек...10 сек |
| Система измерения |
|
| Встроенные функции |
Частотомер, цифровые фильтры, самописец, режим "годен/негоден" |
| Курсорные измерения |
Ручной режим измерения, режим измерения с отслеживанием курсора |
| Автоматические измерения |
32 параметра, анализ Фурье, встроенный частотомер |
| Цифровые фильтры |
НЧ, ВЧ, полосовой и режекторный |
| Регистрация осциллограмм |
Запись и воспроизведение до 2500 кадров |
| Хранение измерений |
16 наборов осциллограмм, 20 групп настроек, память для опорных сигналов |
| Встроенный частотомер |
|
| Разрешение |
6 bit |
| Диапазон |
10 Гц...макс.полоса пропускания |
| Источник сигнала |
Все источники с импульсным или фронтальным типом запуска |
| Интерфейс |
USB Host, RS232, P/F-Out (изолированный) |
| Разъемы |
CH1, CH2, Ext.Trig., USB Device |
| Управление |
Группа кнопок "Меню", группы кнопок и регуляторов "Верт.система" / "Гориз.система" / "Триггер", группа кнопок управления дисплеем |
| Питание |
100...240 В |
| Охлаждение |
Активное |
| Материал корпуса |
Пластик |
| Основной цвет |
Серый |
| Вес, нетто, кг |
2.4 |
| Габариты |
|
| Длина, мм |
110.5 |
| Высота, мм |
148.5 |
| Ширина, мм |
339 |
| Комплект поставки |

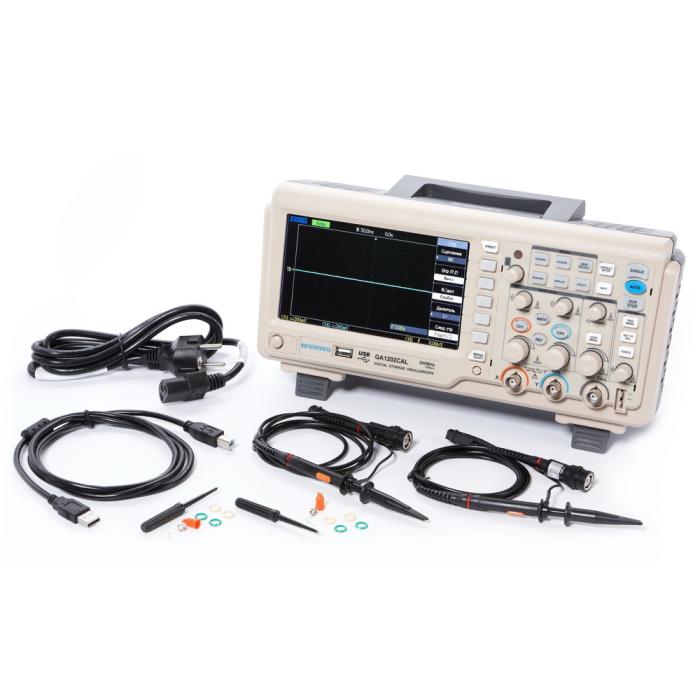

Осциллограф, кабель питания, диск с ПО, инструкция, 2 осциллографических зонда, подстроечная вилка с кольцами, кабель USB |
