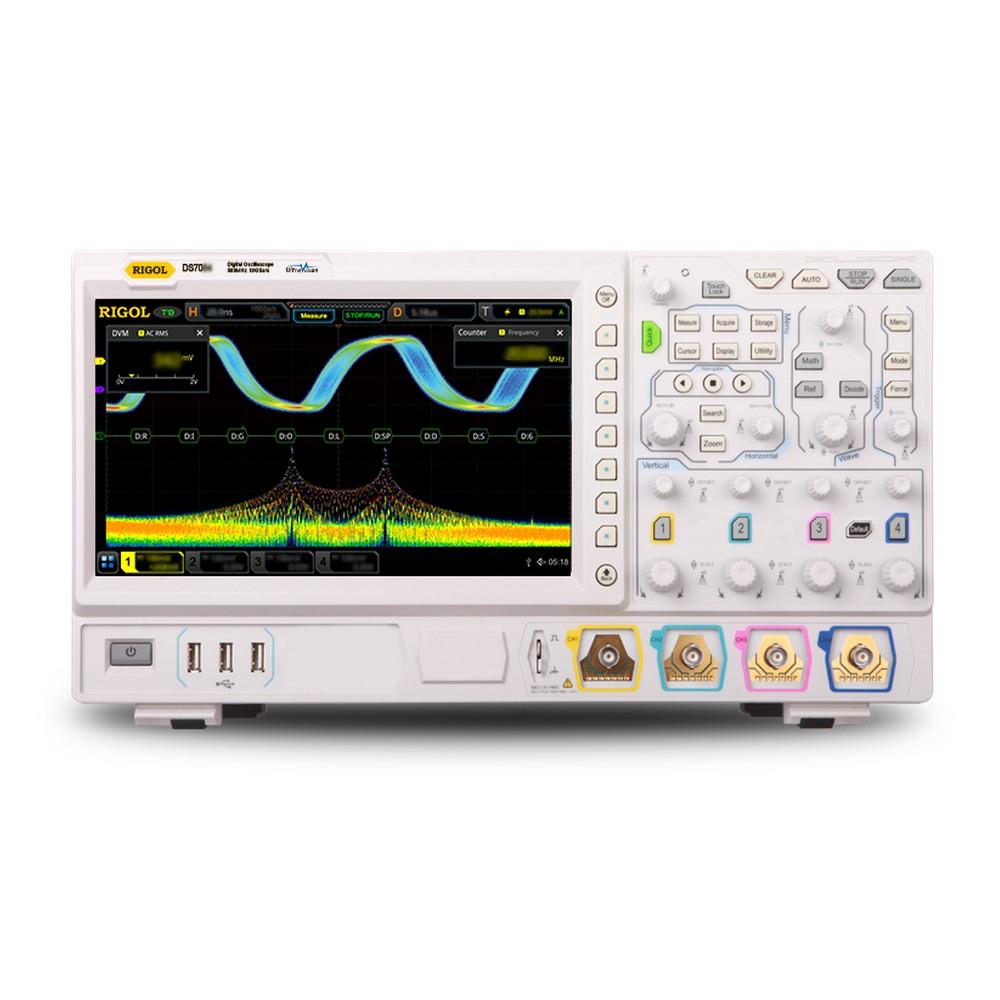

| Тип инструмента |
Осциллограф |
| Размер дисплея, дюйм |
10.1 |
| Особенности дисплея |
Сенсорный, мультитач |
| Количество каналов |
4 |
| Особенности каналов |
Каналы 4 аналоговых |
| Частота дискретизации |
Одноканальный режим – 10 Гвыборок/с, двухканальный режим – 5 Гвыборок/с, четырехканальный режим – 2.5 Гвыборок/с |
| Пропускная способность, МГц |
350 |
| Входящий сигнал |
|
| Особенности входящего сигнала |
Стандарт декодирование протоколов - параллельный интерфейс. Опция |
| Горизонтальная система |
|
| Особенности горизонтальной системы |
Диапазон временной развертки 500 псек/дел...1000 сек/дел |
| Вертикальная система |
|
| Чувствительность верт. системы |
Для диапазона 1 МОм 1 мВ/дел…10 В/дел. Для диапазона 50 Ом |
| Особенности вертикальной системы |
Погрешность коэффициента усиления ± 2% от полной шкалы |
| Система синхронизации |
|
| Режим запуска |
Стандарт запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длит-ти события, истечению времени, ранту, окну, задержке, установке/удержанию и N фронту. Oпционально |
| Система измерения |
|
| Встроенные функции |
Частотомер, цифровой вольтметр, измерение мощности, гистограмма |
| Автоматические измерения |
41 автоматическое измерение. Максимальное кол-во измерений отображаемых на канал 33 |
| Регистрация осциллограмм |
Запись и воспроизведение до 450 000 фреймов (1 канал) |
| Особенности системы измерения |
Скорость обновления не менее 600 000 осц/сек. Математические операции |
| Встроенный генератор сигналов |
|
| Особенности генератора сигналов |
В стандартной комплектации нет. Опция Rigol MSO7000-AWG |
| Интерфейс |
USB 2.0 Host, USB 2.0 Device, LAN, HDMI 1.4b |
| Разъемы |
4 x USB 2.0 Host, 1 x USB 2.0 Device, 1 x LAN, 1 x HDMI 1.4b, 1 x TRIG OUT |
| Вес, нетто, кг |
3.9 |
| Габариты |
|
| Длина, мм |
41 |
| Высота, мм |
22.4 |
| Ширина, мм |
13.5 |
| Особенности |
Внесен в Госреестр. Расширенный БФП макс. длина записи 1 Мвыборка; поиск пиков - до 15 пиков; тип окна - Прямоугольное (по умолч), Блэкмана-Харриса, Хенинга, Хемминга, с плоской вершиной, треугольное |
| Ссылка на описание |
https://rigol-shop.ru/product/ostsillografy/ds7034/ |
| Комплект поставки |
Осциллограф, документация, кабель питания, USB кабель, 4 пассивных пробника Rigol RP3500A (500 МГц), крышка на переднюю панель |
