| Тип инструмента |

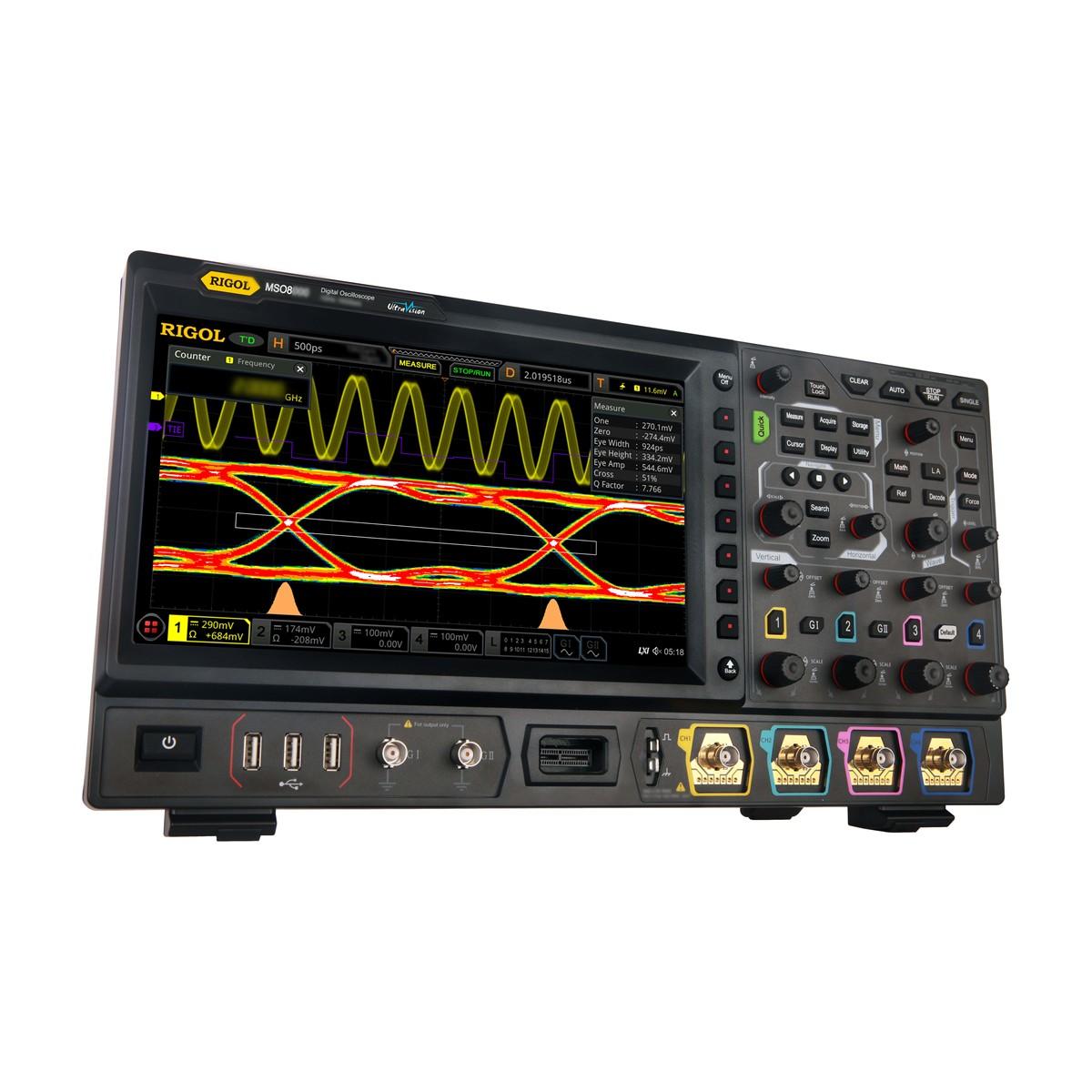

Осциллограф |
| Размер дисплея, дюйм |
10.1 |
| Разрешение дисплея |
1024 x 600 |
| Особенности дисплея |
Сенсорный, мультитач, поддерживаются жесты. Яркость 256 уровней интенсивности (LCD, HDMI). Выдержка |
| Количество каналов |
4 |
| Особенности каналов |
Каналы 4 аналоговых входных, 1 входной внешнего запуска; опциональные |
| Частота дискретизации |
Одноканальный режим – 10 Гвыборок/с, двухканальный режим – 5 Гвыборок/с, режим всех каналов – 2.5 Гвыборок/с |
| Пропускная способность, МГц |
600 |
| Входящий сигнал |
|
| Режим входа |
DC, AC |
| Входное сопротивление |
Диапазон 1 1 МОм ± 1%. Диапазон 2 |
| Входная емкость |
19 пФ ± 3 пФ |
| Особенности входящего сигнала |
Максимальное входное напряжение для диапазона 1 МОм CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик). Максимальное напряжение для диапазона 50 Ом |
| Горизонтальная система |
|
| Особенности горизонтальной системы |
Диапазон временной развертки 500 псек/дел...1 ксек/дел (поддерживает точную подстройку). Разрешение по времени |
| Вертикальная система |
|
| Разрешение по вертикали |
8 бит |
| Чувствительность верт. системы |
Для диапазона 1 МОм 1 мВ/дел…10 В/дел. Для диапазона 50 Ом |
| Особенности вертикальной системы |
Входная связь по постоянному току, переменному току. Динамический диапазон |
| Система синхронизации |
|
| Режим запуска |
Автоматический, нормальный, одиночный |
| Диапазон удержания |
8 нсек…10 сек |
| Особенности системы синхронизации |
Полоса пропускания системы синхронизации 600 МГц (внутренний запуск), 200 МГц (внешний запуск). Диапазон установки порога срабатывания запуска |
| Система измерения |
|
| Курсорные измерения |
Поддерживаются 2 пары курсоров по осям X и Y |
| Автоматические измерения |
41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране) |
| Регистрация осциллограмм |
До 650 000 фреймов в режиме реального времени |
| Хранение измерений |
Аналоговый канал 500 млн. точек (одноканальный), 250 млн. точек (полуканальный), 125 млн. точек (режим всех каналов) |
| Особенности системы измерения |
Максимальная скорость захвата осциллограмм не менее 600 000 осц/сек. Пиковый детектор |
| Встроенный генератор сигналов |
|
| Особенности генератора сигналов |
В стандартной комплектации нет. Опция Rigol MSO8000-AWG |
| Встроенный частотомер |
|
| Разрешение |
Устанавливается пользователем. Максимальное 6 бит |
| Диапазон |
0…600 МГц |
| Источник сигнала |
Любой входной канал (любой аналоговый, цифровой, или внешний вход запуска) |
| Особенности встроенного частотометра |
Функции частотомера измерение частоты, периода, сумматор. Сумматор |
| Встроенный цифровой вольтметр |
|
| Источник (цифровой вольтметр) |
Любой аналоговый канал |
| Разрешение (цифровой вольтметр) |
Переменный ток В / постоянный ток В 3 бита |
| Особенности цифрового вольтметра |
Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек |
| Интерфейс |
USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, 10 M вход/выход, HDMI 1.4b, выходной сигнал для компенсации пробника, Опционально GPIB (адаптер GPIB-USB) |

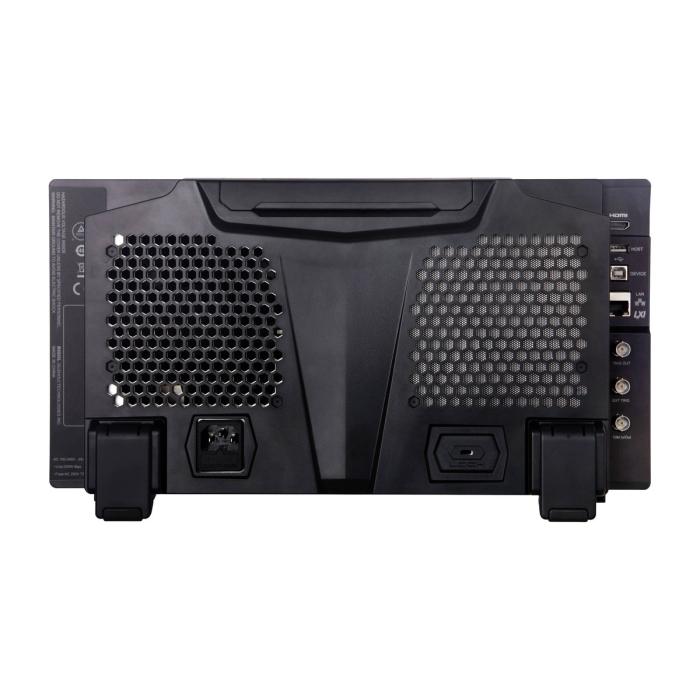

| Разъемы |
4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x BNC выход (10 M вход/выход), 1 x HDMI 1.4b тип A |
| Управление |
Кнопочное, ручки регулирования, сенсорный экран, удаленное управление с ПК через веб браузер |
| Питание |
100…240 В, 45…440 Гц. Предохранитель питания 3.15 А, класс T, 250 В. Максимальная мощность 200 Вт (при подключении к различным интерфейсам, USB и активным пробникам) |
| Основной цвет |
Черный, золотистый |
| Вес, нетто, кг |
4 |
| Габариты |
|
| Длина, мм |
410 |
| Высота, мм |
224 |
| Ширина, мм |
135 |
| Особенности |
Высота для монтажа в измерительную стойку 6U. Расчетное время нарастания (в диапазоне 50 Ом, одноканальный, 10…90%, типичное) |
| Ссылка на описание |
https://rigol-shop.ru/product/ostsillografy/mso8064/?sphrase_id=22375 |
| Комплект поставки |
Осциллограф, документация, кабель питания, кабель USB, 4 пассивных пробника с высоким входным сопротивлением Rigol RP3500A (500 МГц), крышка на переднюю панель |
