| Тип инструмента |

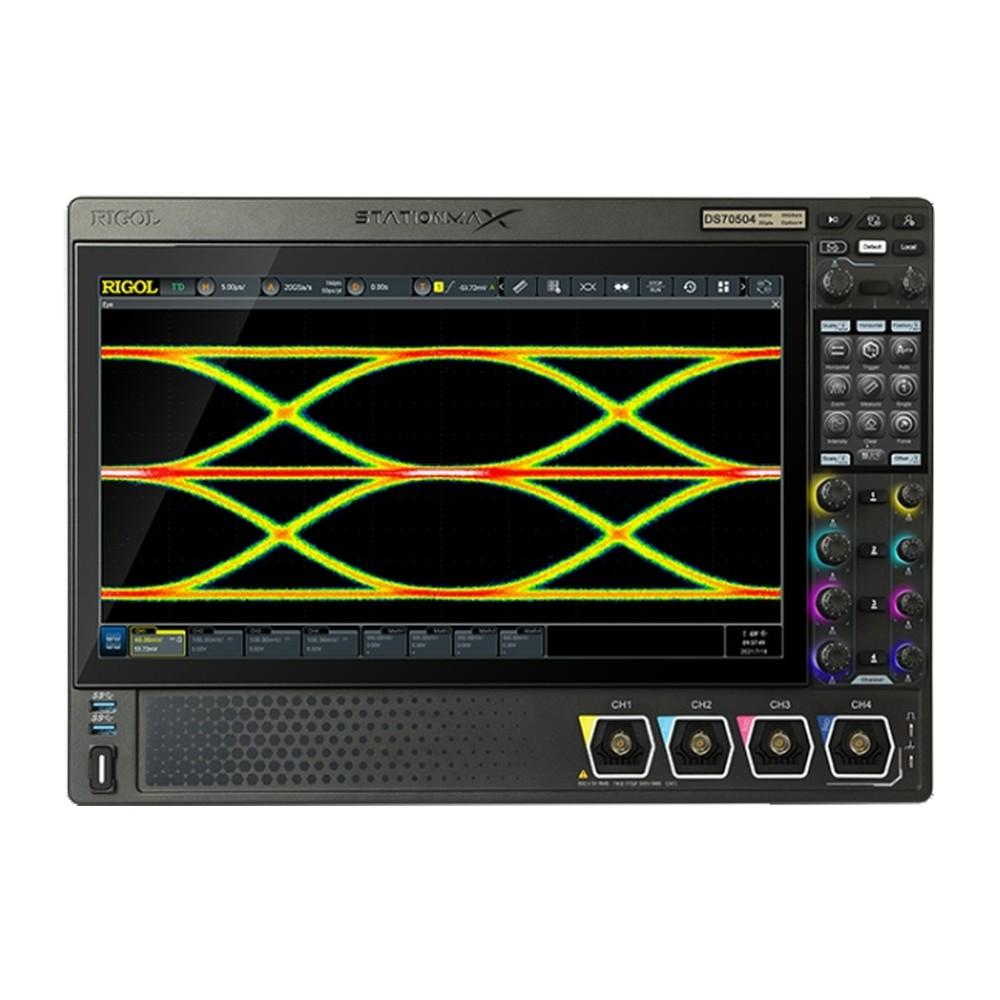

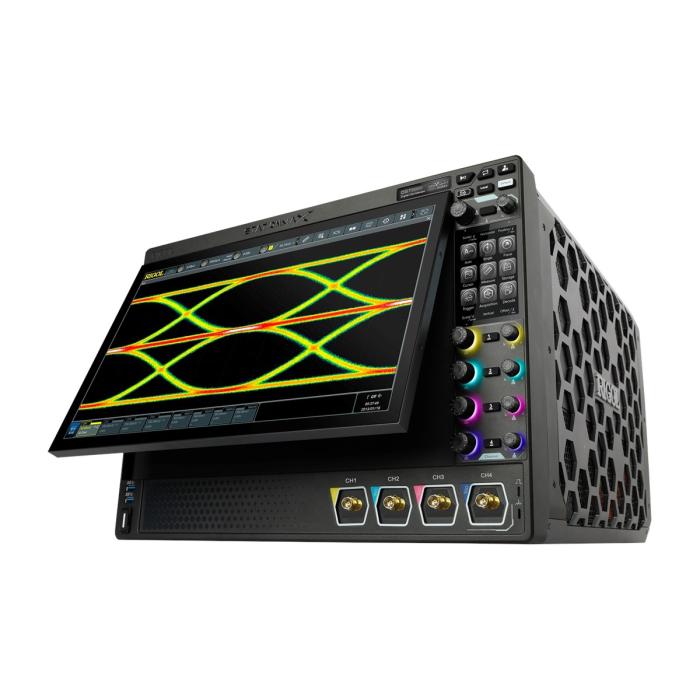

Осциллограф |
| Размер дисплея, дюйм |
15.6 |
| Разрешение дисплея |
1920 x 1080. Дополнительный дисплей 480 x 320 |
| Особенности дисплея |
2 дисплея. Основной дисплей 15.6 дюйма (1920 x 1080), сенсорный, настраиваемый наклон. Дополнительный дисплей |
| Количество каналов |
4 |
| Особенности каналов |
Каналы 4 аналоговых входных, 1 входной внешнего запуска |
| Частота дискретизации |
Одноканальный режим – 20 Гвыборок/сек, режим всех каналов – 10 Гвыборок/сек. Режим выборки выборка в реальном времени. |
| Пропускная способность, МГц |
5000 |
| Входящий сигнал |
|
| Режим входа |
DC, AC, "земля" |
| Входное сопротивление |
Диапазон 1 1 МОм ± 1%. Диапазон 2 |
| Макс.входное напряжение, В |
400 |
| Входная емкость |
17 пФ ± 3 пФ |
| Особенности входящего сигнала |
Максимальное входное напряжение для диапазона 1 МОм 30 В (скз) или ±40 В (пик); с пробником RP3500A |
| Горизонтальная система |
|
| Особенности горизонтальной системы |
Диапазон временной развертки 50 псек/дел…1000 сек/дел. Разрешение по времени |
| Вертикальная система |
|
| Разрешение по вертикали |
8…16 бит (настраиваемое) |
| Чувствительность верт. системы |
Для диапазона 1 МОм 1 мВ/дел…10 В/дел. Для диапазона 50 Ом |
| Особенности вертикальной системы |
Входная связь по постоянному току, переменному току или заземлению. Динамический диапазон |
| Система синхронизации |
|
| Режим запуска |
Запуск по фронту, импульсу, скорости нарастания, видео, шаблону, продолжительности, тайм-ауту, рант-пульсу, окну, задержке, настройке / удержанию, N-му фронту |
| Чувствительность |
Внутренний источник питания 0.5 деления; не менее 50 мВ/дел. Внешний вход запуска |
| Диапазон удержания |
8 нсек…10 сек |
| Особенности системы синхронизации |
Импеданс внешнего входа запуска 1 мОм ±1%, SMA разъем. Диапазон установки порога срабатывания запуска |
| Система измерения |
|
| Встроенные функции |
Частотомер, цифровой вольтметр, гистограмма, триггер по Анализ зоне |
| Курсорные измерения |
Поддерживаются 2 пары курсоров по осям X и Y |
| Автоматические измерения |
41 автоматическое измерение (в том числе до 14 измерений могут отображаться одновременно на экране) |
| Хранение измерений |
Стандартная комплектация 500 млн. точек. Комплектация с опцией Rigol DS70000-RL-20 |
| Особенности системы измерения |
Максимальная скорость захвата осциллограмм > 1 000 000 осц/сек. Пиковый детектор |
| Встроенный частотомер |
|
| Разрешение |
3…8 разрядов (устанавливаемое пользователем) |
| Диапазон |
0…5 ГГц |
| Источник сигнала |
Любой аналоговый входной канал, или входной канал внешнего запуска |
| Особенности встроенного частотометра |
Функции частотомера измерение частоты, периода, сумматор. Сумматор |
| Встроенный цифровой вольтметр |
|
| Источник (цифровой вольтметр) |
Любой аналоговый канал |
| Разрешение (цифровой вольтметр) |
Переменный ток В / постоянный ток В 3 бита |
| Особенности цифрового вольтметра |
Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек |
| Интерфейс |
USB 3.0 Host, USB 3.0 Device с поддержкой протокола TMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, 10 M вход/выход, HDMI 1.4, выходной сигнал для компенсации пробника |
| Разъемы |
4 x USB 2.0 Host, 1 x USB 3.0 Device с поддержкой протокола TMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x SMA выход (AUX Output), 1 x SMA вход (10 M вход), 1 x SMA выход (10 M выход), 1 x HDMI 1.4 тип A |
| Управление |
Кнопочное, ручки регулирования, дополнительный сенсорный дисплей 3.5 дюйма, удаленное управление с ПК через веб браузер |
| Питание |
100…240 В, 45…440 Гц. Предохранитель питания 3.15 А, класс T, 250 В |
| Основной цвет |
Черный |
| Вес, нетто, кг |
22.5 |
| Габариты |
|
| Длина, мм |
439 |
| Высота, мм |
310 |
| Ширина, мм |
491 |
| Особенности |
Высота для монтажа в измерительную стойку 7U. Расчетное время нарастания (в диапазоне 50 Ом, одноканальный, 10…90%, типичное) |
| Ссылка на описание |
https://rigol-shop.ru/product/ostsillografy/ds70504/?sphrase_id=22353 |
| Комплект поставки |
Осциллограф, документация, кабель питания, кабель USB, 4 пассивных пробника Rigol RP3500A с высоким входным сопротивлением (500 MГц) |
