<p>Сервер HPE ProLiant DL380 Gen10 (P02466-B21) — это мощное и надежное решение 2U форм-фактора, предназначенное для работы с ресурсоемкими приложениями, виртуализацией и базами данных. Благодаря балансу производительности, масштабируемости и высокой плотности размещения, эта модель станет идеальной основой для вашего дата-центра или корпоративной инфраструктуры.</p>

<p>В основе сервера лежит процессор Intel Xeon Gold 6230 с 20 ядрами и тактовой частотой 2.1 ГГц, что обеспечивает высокую вычислительную мощность для обработки самых сложных задач. Комплект включает 64 ГБ оперативной памяти HPE DDR4 SmartMemory, а также 8 отсеков для установки накопителей форм-фактора SFF (Small Form Factor). Контроллер P816i-a гарантирует высокую скорость доступа к данным и надежную работу RAID-массивов. Два блока питания по 800 Вт обеспечивают необходимый запас мощности и возможность резервирования для непрерывной работы.</p>

<h3>Внешний вид и особенности конструкции</h3>
<p>На изображениях ниже представлены передняя и задняя панели сервера HPE ProLiant DL380 Gen10. Изучив эти схемы, вы сможете быстро ориентироваться в расположении основных портов, отсеков для накопителей и элементов управления.</p>

<p><strong>Рисунок 1: Передняя панель HPE P02466-B21</strong></p>
<img src="https://cbm.company/image/catalog/products/p02466-b21/p02466-b21-overbiew.png" alt="Передняя панель HPE ProLiant DL380 Gen10 P02466-B21" title="Передняя панель HPE P02466-B21" loading="lazy">

<p><strong>Пояснения к передней панели:</strong></p>
<table border="1" cellpadding="0" cellspacing="0" style="width:100%; border-collapse: collapse;">
<tbody>
<tr><td valign="top" width="73">①</td><td valign="top">Панель быстрого доступа для обслуживания</td></tr>
<tr><td valign="top" width="73">②</td><td valign="top">Универсальный медиа-отсек. 2 порта USB 2.0 и порт DisplayPort (стандартно для 8 SFF, 6 SFF+2NVMe или 8 NVMe)</td></tr>
<tr><td valign="top" width="73">③</td><td valign="top">Опциональный оптический привод. Требует наличия универсального медиа-отсека</td></tr>
<tr><td valign="top" width="73">④</td><td valign="top">Два дополнительных отсека для 2 SFF HDD. Требуют наличия универсального медиа-отсека</td></tr>
<tr><td valign="top" width="73">⑤</td><td valign="top">Отсек для накопителей №2. Показан с NVMe (возможны варианты 8 SFF, 6 SFF+2NVMe или 8 NVMe PCIe SSD)</td></tr>
<tr><td valign="top" width="73">⑥</td><td valign="top">Корзина для 8 SFF накопителей</td></tr>
<tr><td valign="top" width="73">⑦</td><td valign="top">Кнопка питания/ожидания и светодиодный индикатор питания системы</td></tr>
<tr><td valign="top" width="73">⑧</td><td valign="top">Индикатор состояния системы (Health LED)</td></tr>
<tr><td valign="top" width="73">⑨</td><td valign="top">Индикатор состояния сетевого интерфейса (NIC status)</td></tr>
<tr><td valign="top" width="73">⑩</td><td valign="top">Кнопка идентификации устройства (UID button)</td></tr>
<tr><td valign="top" width="73">⑪</td><td valign="top">Сервисный порт iLO на передней панели</td></tr>
<tr><td valign="top" width="73">⑫</td><td valign="top">Порты USB 3.0</td></tr>
<tr><td valign="top" width="73">⑬</td><td valign="top">Бирка с серийным номером</td></tr>
<tr><td valign="top" width="73">⑭</td><td valign="top">Бокс 3</td></tr>
<tr><td valign="top" width="73">⑮</td><td valign="top">Бокс 2</td></tr>
<tr><td valign="top" width="73">⑯</td><td valign="top">Бокс 1</td></tr>
<tr><td valign="top" width="73">⑰</td><td valign="top">Опциональный передний порт DisplayPort (через универсальный медиа-отсек)</td></tr>
<tr><td valign="top" width="73">⑱</td><td valign="top">Опциональный порт USB 2.0 (через универсальный медиа-отсек)</td></tr>
<tr><td valign="top" width="73">⑲</td><td valign="top">Опциональный порт USB 2.0 (через универсальный медиа-отсек)</td></tr>
</tbody>
</table>
<br>

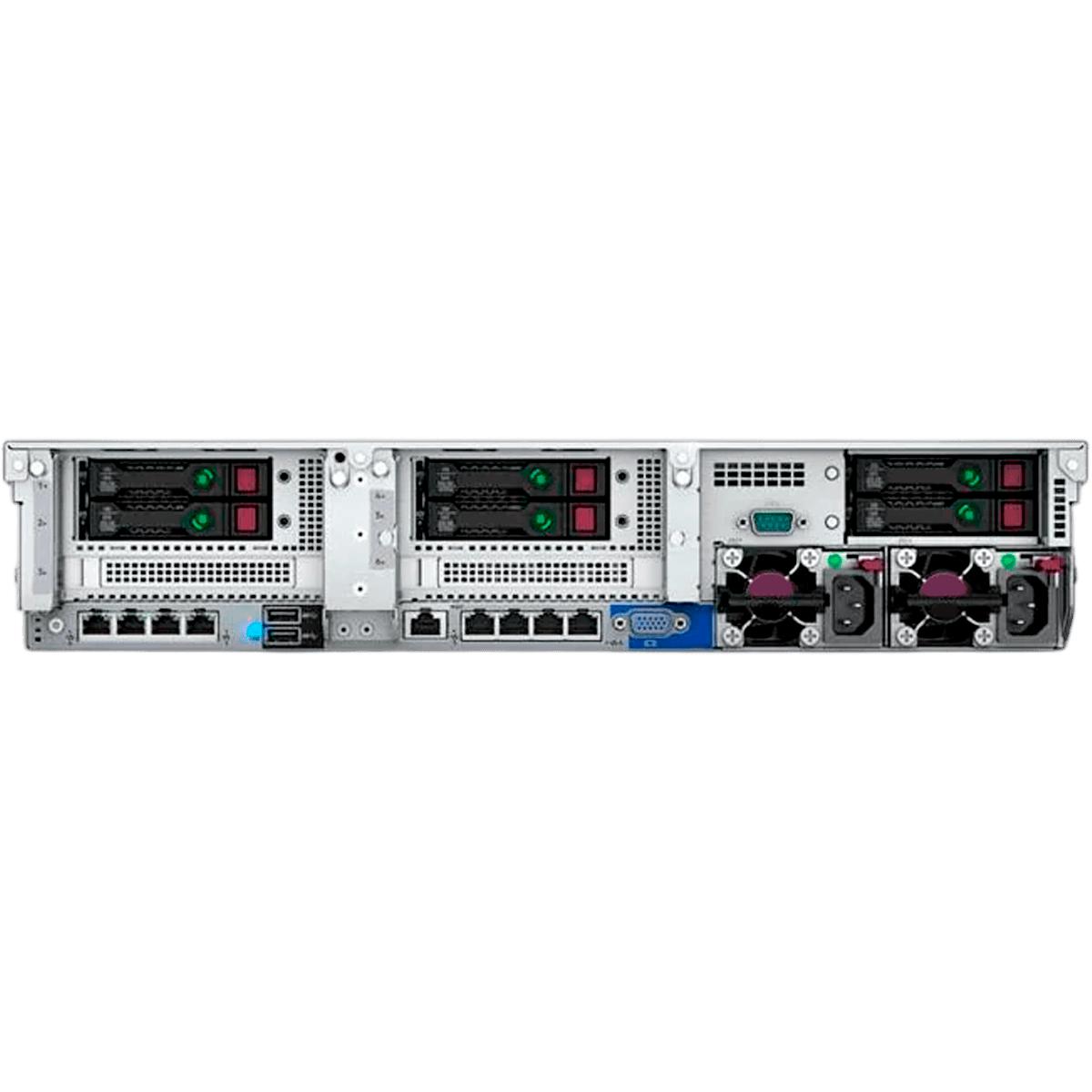

<p><strong>Рисунок 2: Задняя панель HPE P02466-B21</strong></p>
<img src="https://cbm.company/image/catalog/products/p02466-b21/p02466-b21-2-overview.png" alt="Задняя панель HPE ProLiant DL380 Gen10 P02466-B21" title="Задняя панель HPE P02466-B21" loading="lazy">

<p><strong>Пояснения к задней панели:</strong></p>
<table border="1" cellpadding="0" cellspacing="0" style="width:100%; border-collapse: collapse;">
<tbody>
<tr><td valign="top" width="111">①</td><td valign="top">Основной райзер. Слоты PCI (слоты 1-3 сверху вниз). Опциональные задние 2 SFF накопителя</td></tr>
<tr><td valign="top" width="111">②</td><td valign="top">Вторичный райзер. Слоты PCI (слоты 4-6 сверху вниз). Требует установки второго процессора. Показаны опциональные задние 2 SFF накопителя</td></tr>
<tr><td valign="top" width="111">③</td><td valign="top">Опциональный последовательный порт</td></tr>
<tr><td valign="top" width="111">④</td><td valign="top">Третичный райзер (слоты 7-8). Опциональные задние 2 SFF HDD</td></tr>
<tr><td valign="top" width="111">⑤</td><td valign="top">Светодиодный индикатор питания блока питания</td></tr>
<tr><td valign="top" width="111">⑥</td><td valign="top">Разъем питания блока питания</td></tr>
<tr><td valign="top" width="111">⑦</td><td valign="top">Отсек для блока питания HPE Flexible Slot Power Supply bay 1 (показан 800 Вт)</td></tr>
<tr><td valign="top" width="111">⑧</td><td valign="top">Разъем питания блока питания</td></tr>
<tr><td valign="top" width="111">⑨</td><td valign="top">Светодиодный индикатор питания блока питания</td></tr>
<tr><td valign="top" width="111">⑩</td><td valign="top">Отсек для блока питания HPE Flexible Slot Power Supply bay 2 (показан 800 Вт)</td></tr>
<tr><td valign="top" width="111">⑪</td><td valign="top">Разъем VGA</td></tr>
<tr><td valign="top" width="111">⑫</td><td valign="top">Встроенный сетевой адаптер 4 x 1GbE</td></tr>
<tr><td valign="top" width="111">⑬</td><td valign="top">Выделенный порт управления iLO</td></tr>
<tr><td valign="top" width="111">⑭</td><td valign="top">Разъемы USB 3.0 (2 шт.)</td></tr>
<tr><td valign="top" width="111">⑮</td><td valign="top">Светодиодный индикатор идентификации устройства (Unit ID LED)</td></tr>
<tr><td valign="top" width="111">⑯</td><td valign="top">Опциональные порты FlexibleLOM (показаны 4 x 1GbE)</td></tr>
</tbody>
</table>
