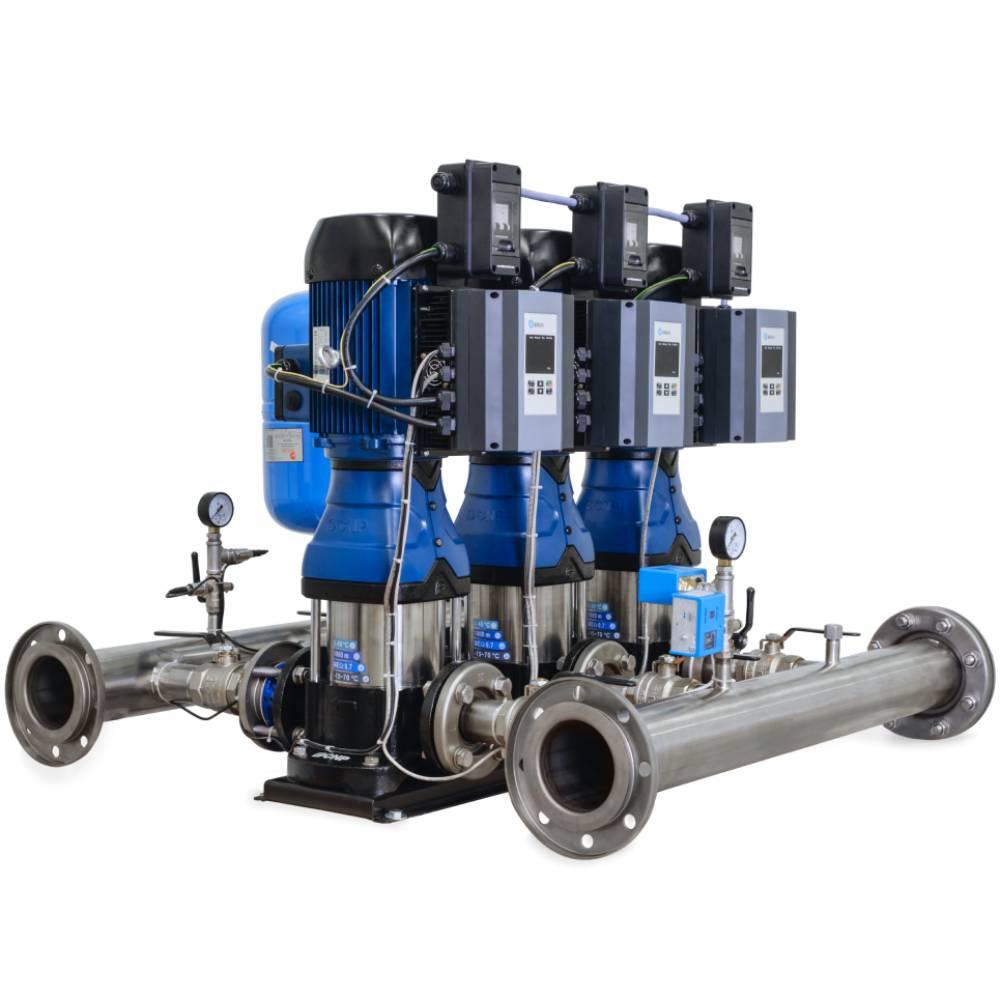

Насосные установки повышения давления (далее УПД) серии PBS CDM — это

малогабаритные установки, собранные на базе вертикальных

многоступенчатых насосов компании CNP установленных на общем рамном

основании.

Установки PBS предназначены для повышения и поддержания требуемого

давления воды на выходе из установки вне зависимости от расхода

потребления и находят применение в следующих системах водоснабжения и

орошения.

ОСОБЕННОСТИ НАСОСА

В качестве насосов в установке используются вертикальные

многоступенчатые насосы серии CDM, CDMF. Проточная часть насосов

выполнена из нержавеющей стали (AISI304 или AISI316L), основание с

напорным и всасывающим патрубками может быть изготовлено также из

нержавеющей стали или из чугуна (ASTM25B).

ОСОБЕННОСТИ ЭЛЕКТРОДВИГАТЕЛЯ

В качестве привода в насосах серии CDM/CDMF используется асинхронный

электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа

TEFC (полностью закрытый электродвигатель с вентиляторным

охлаждением).

ФУНКЦИИ АВТОМАТИКИ Автоматической режим поддержания давления Установка PBS обеспечивает стабильное значение давления на выходе

согласно заданного значения на панели управления, что позволяет добиться

снижения скачков давления в системе потребителя. Каскадный режим управления Каждый насоса установки PBS оборудован преобразователем частоты PD

ES, который позволяет осуществлять управление установкой в каскадном

режиме. При малом расходе рабочей жидкости работает один насос,

регулируя частоту вращения электродвигателя с помощью ПИД регулятора.

При этом эффективность насоса и расход электроэнергии оптимизируется. В

случае увеличения разбора воды, когда одного основного насоса

недостаточно для поддержания требуемых параметров, в систему включается

дополнительный насос. При этом первый насос вращается с максимальной

частотой 50 Гц. Включение/выключение каждого последующего насоса

происходит в зависимости от текущих параметров системы, что позволяет

обеспечить необходимый уровень давления или потока при минимизации

энергопотребления. В случае понижения нагрузки система останавливает

насосы в обратном порядке. Резервный мастер Преобразователь частоты PD ES имеет функцию резервного мастера. В

случае выхода главного устройства из строя, резервный мастер возьмет на

себя работу станции. Данная функция требует обязательной установки двух

датчиков давления. Режим ожидания Станция PBS автоматически определит отсутствие расхода с помощью

интеллектуальной системы и плавно снизит обороты насоса до полного

выключения. При появлении потребителей в системе, станция запуститься

автоматически. Режим ожидания позволяет снизить потребление

электроэнергии и уменьшить износ оборудования. Автоматический запуск системы после появления

электропитания В случае останова установки по причине отсутствия электропитания

данная функция обеспечит автоматический запуск при его

возобновлении. Защита от сухого хода В стандартной комплектации установка PBS оборудована реле давления на

всасывающем коллектора для защиты от «сухого хода». Данная функция

позволяет избежать выхода установки из строя в случае отсутствия

необходимого давления во всасывающем трубопроводе. Функция настроена по

умолчанию. Равномерная наработка насосов. Установка PBS автоматически подсчитывает часы работы каждого насоса и

по умолчанию запускает насос с наименьшей наработкой, позволяя тем самым

увеличить их срок службы.
