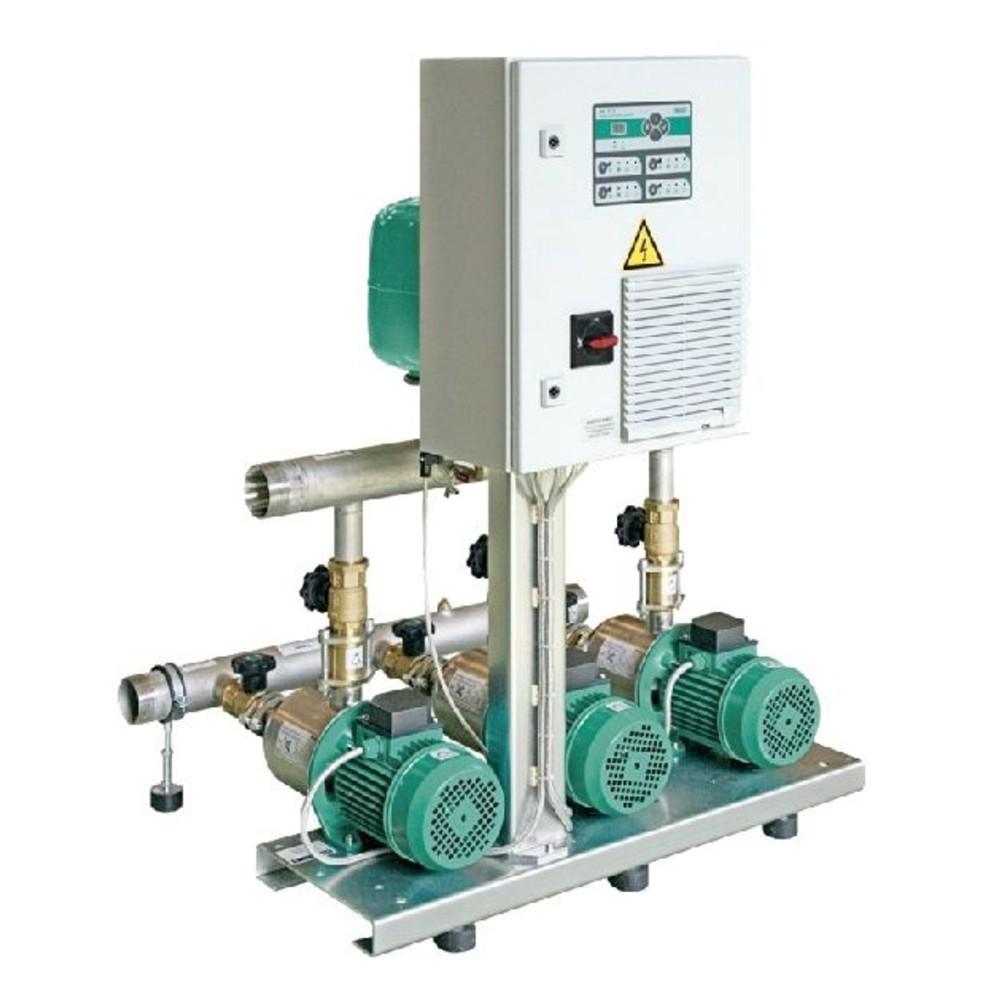

Wilo COR-3 MHI 1603/SKw-EB-R-X Применение

Компактная установка повышения давления полной заводской готовности. Состоит из параллельно подключенных многоступенчатых нормальновсасывающих центробежных насосов из нержавеющей стали с сухим ротором. Готовая к подключению установка на опорной раме с системой трубопроводов из нержавеющей стали 1.4301, запорной арматурой, датчиками и прибором управления со встроенными частотными преобразователями для каждого насоса. Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой, технической, охлаждающей воды, воды для пожаротушения (соблюдать требования действующих регламентов и СП) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений Оснащение/ функции:

- Горизонтальные многоступенчатые центробежные насосы из нержавеющей стали серии MHI, от 2 -х до 3-х насосов (большее количество по запросу)

- Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума

- Трубная обвязка из нержавеющей стали 1.4301, подводящая и напорная сторона

- Запорная арматура до и после каждого насоса

- Обратный клапан после каждого насоса

- Мембранный напорный бак 8 л, напорная сторона

- Датчик давления (4 - 20 мА), напорная сторона

- Манометры, подводящая и напорная сторона

- Реле защиты от сухого хода, подводящая сторона

- Прибор управления, контроля и защиты насосов SK-712/w, класс защиты IP54, с отдельным преобразователем частоты на каждый насос. Прибор управления SK-712/w

Прибор управления, контроля и защиты насосов SK-712/w обеспечивает поддержание заданного давления в системах водоснабжения или перепада в системах циркуляции при помощи плавного бесступенчатого регулирования частоты вращения каждого насоса. Основные функции прибора управления

- автоматический и ручной режим работы с раздельным управлением насосами

- программно задаваемые параметры насосов, уровня давления и других параметров системы

- отображение технологических параметров во время работы системы

- сигнализация неисправности с отображением кода

- подключение резервных насосов при выходе из строя работающих

- циклическое переключение насосов для обеспечения равномерного износа

- подключение к работе пиковых насосов при нехватке производительности основных

- защита двигателей от перегрева обмоток - PTC/WSK

- защита насосов от сухого хода при падении давления на входе

- измерение температуры в шкафу / индикация перегрева

- работа с аналоговыми датчиками давления / перепада (4-20мA, 0-10В)

- релейные выходы на внешнее устройство сигнализации или сбора информации (SBM/SSM)

- дистанционное отключение

- возможность регулирования по дополнительной уставке или перехода в режим максимальной производительности Дополнительные опции

- удаленная диспетчеризация прибора по протоколу MODBUS с использованием интерфейса RS-485 или Ethernet Перекачиваемая среда : Вода, чистая

Температура (макс. 70 °C) : 20 °C

Расход : 0,00 m3/h

Расход на насос :

Напор : 0,00 m

Напор при Q=0 : 35,10 m

Входное давление (макс. 6 bar) : bar

Заданное значение : bar

Рабочее давление (макс. 10 bar) : bar

Мотор:

-Номинальная мощность P2 : 1,85 kW

-Частота вращения : 2900 1/min

-Вид тока : 3~380V/50Hz

-Номинальный ток : 4,01 A

Класс защиты : IP 54 (установка)

Система трубопроводов : Нержавеющая сталь 1.4301

Впускной/напорный патрубок : R 3/R 3 Изделие : WILO

Тип : COR-3 MHI 1603/SKw-EB-R-X
