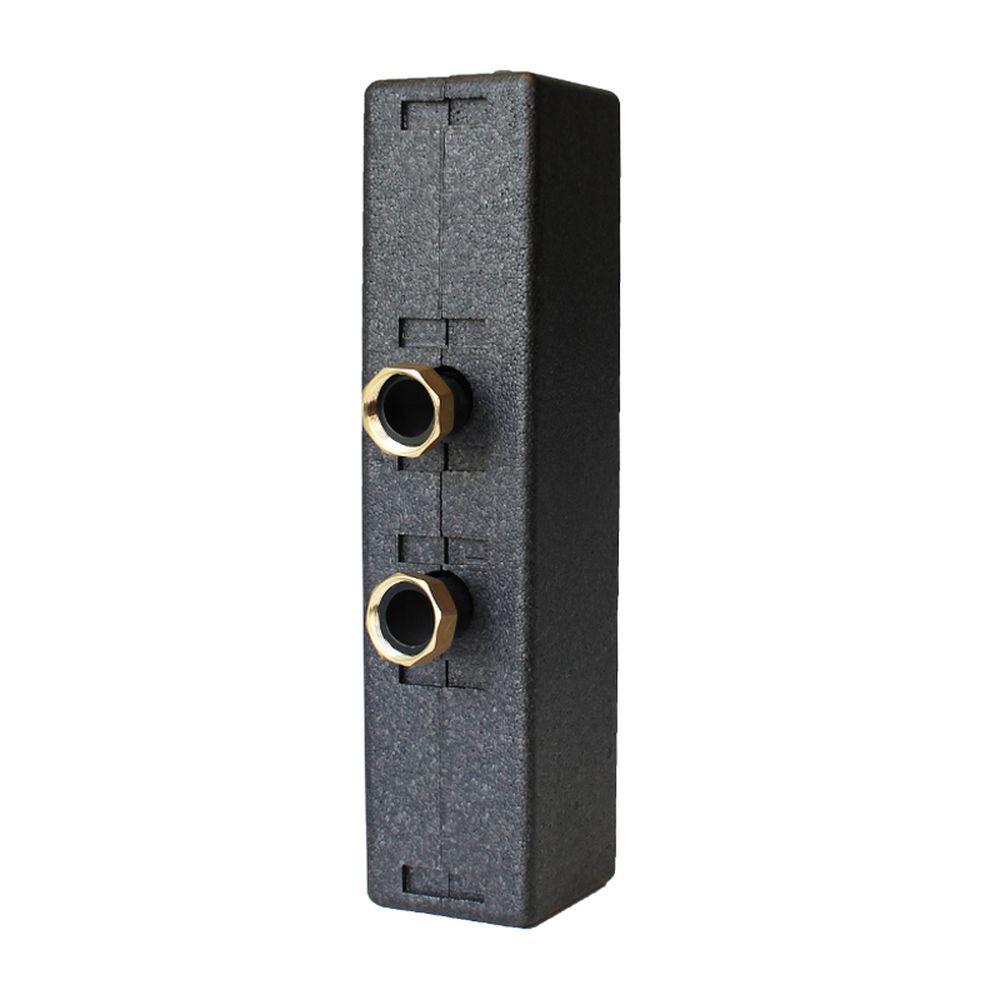

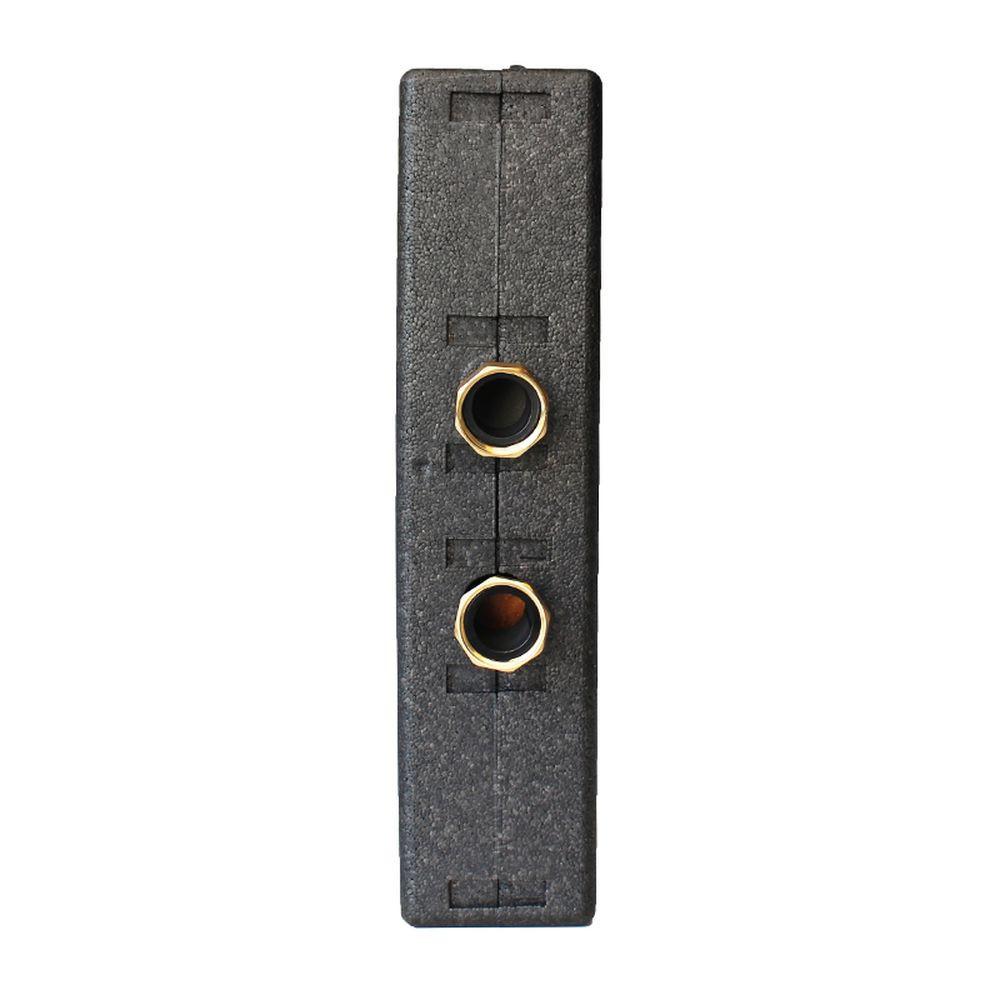

Гидравлический разделитель Smartbox 3.5 представляет собой компенсационную камеру, предназначенную для создания независимых гидравлических контуров. Он обычно используется, когда на одной и той же установке взаимодействуют насос первичного контура и один или несколько насосов вторичного контура. Также гидравлический разделитель выполняет функцию сепаратора воздуха и шлама. Гидравлический разделитель рассчитан на работу при максимальном давлении 0.6 МПа/6 бар и температуре теплоносителя до 110 °С. Подключение к контуру нагревателя, 1” внутренняя резьба, находится слева. Подключение к контуру потребителя, 1 1/2” накидная гайка, располагается справа.

КОМПЛЕКТ ПОСТАВКИ 1. Упаковка - 1 шт.

2. Паспорт. Руководство по монтажу и эксплуатации - 1 шт.

3. Гидравлический разделитель в составе: • Гидравлический разделитель - 1 шт. • Гайки накидные 1 1/2’’ для подключения к коллектору - 2 шт. • Муфта переходная 1”ВРx1 1/2”ВР с уплотнениями – 2 шт. • Комплект теплоизоляции – 1 шт. КОНСТРУКЦИЯ

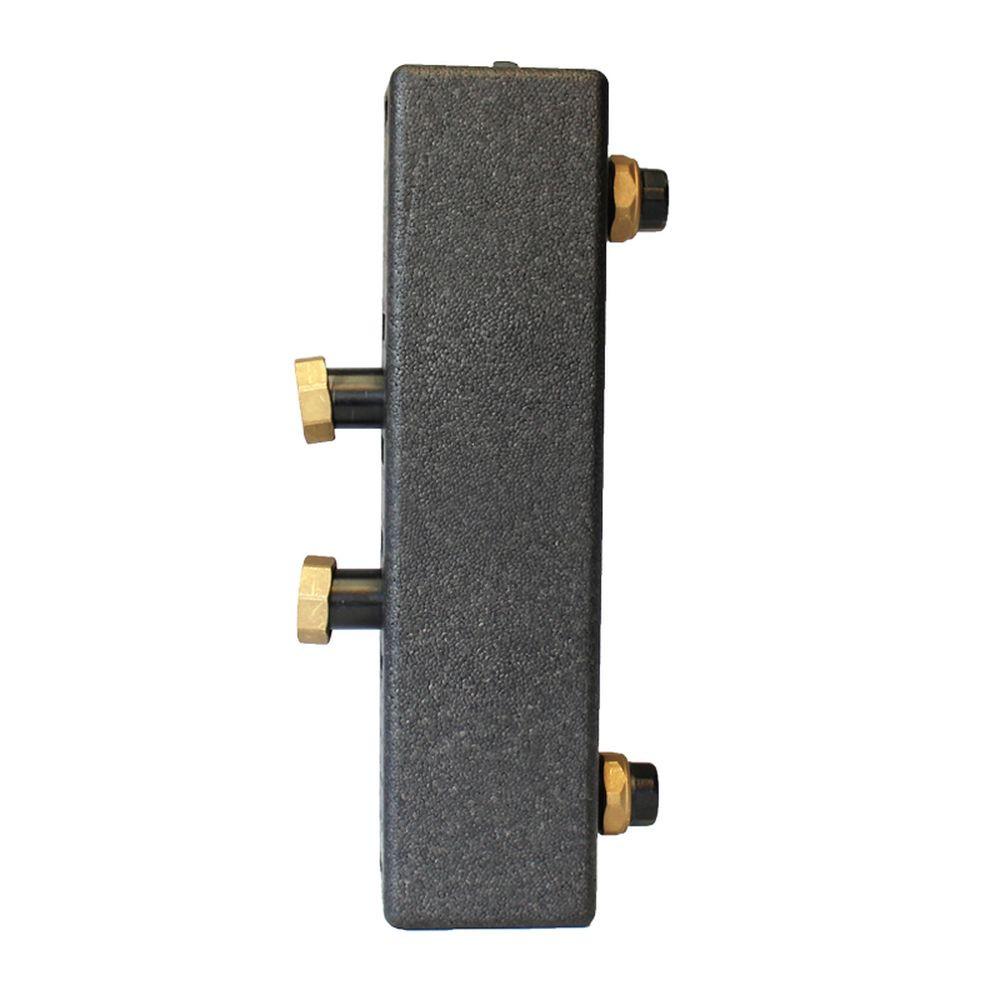

Гидравлический разделитель представляет собой ёмкость с четырьмя патрубками – два для подключения первичного (котлового) циркуляционного контура и два для присоединения вторичного контура системы теплопотребления. Кроме основных патрубков гидроразделитель снабжен штуцерами с резьбой для установки воздухоотводчика, дренажного крана и контрольного термометра.
