Описание CAU-W

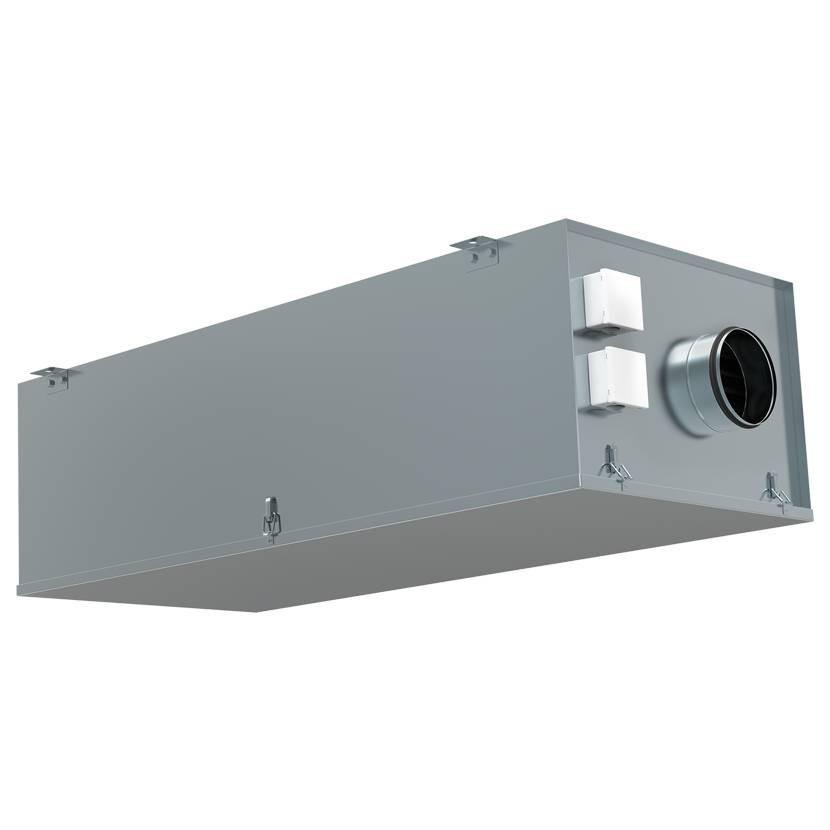

Вентиляционная установка CAU-W предназначена для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д. Установка изготавливается в компактном звукотеплоизолированном корпусе из оцинкованной стали (толщина изоляции – 50 мм). Установку можно монтировать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.

Конструкция

Приточная установка оснащена фильтром класса EU5. В ней используется водяной нагреватель с теплообменником. Все вентиляторы оборудованы крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Защита двигателя вентилятора осуществляется термоконтактами, требующими подключения внешнего защитного термореле. В качестве теплоносителя может использоваться как вода, так и незамерзающая смесь.

Рекомендуемая структура и состав вентиляции

Входит в состав поставляемого устройства: Сменные фильтры FR-CAU;

Приточный вентилятор;

Нагреватель. Используется как принадлежность: Решетки PG, PGC, SA;

Воздуховоды DFA, ISODFA;

Воздушные клапаны DR, DCGA, DCA с приводом GRUNER;

Шумоглушители SRr, SRSr, SCr, SONIDFA-S;

Решетки 1WA, 2WA, 4CA;

Диффузоры DVS-P, DVK-S;

Модули управления АБК с катальными датчиками температуры ETF;

Дифференциальные датчики давления PS-B;

Контактные или погружные датчики температуры;

Термостаты защиты от замерзания;

Смесительные узлы MST. Не используется в поставляемом устройстве: Нагреватель. Отличительные особенности Минимальная высота, требуемая для установки;

Прочный корпус из оцинкованной стали;

Вентилятор с асинхронным двигателем с внешним ротором;

Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты; Установки оборудованы фильтром EU5;

Предназначена для монтажа к прямоугольным воздуховодам;

Максимальная рабочая температура составляет 100-150 °C. Монтаж

Приточная установка CAU-W поставляется готовая к подключению. Установка монтируется только в горизонтальном положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания установок.

Не допускается: использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.

монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ. Уход

Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые 6 месяцев.

Перед очисткой необходимо убедиться, что: Прекращена подача напряжения;

Выключатель заблокирован;

Крыльчатка вентилятора полностью остановилась;

Нагреватель, двигатель и крыльчатка вентилятора полностью остыли. При очистке крыльчатки следует помнить, что: Нужно отсоединить вентилятор от агрегата;

Чистить крыльчатку необходимо осторожно, чтоб не нарушить ее балансировку;

Нельзя применять агрессивные химические вещества, моющие средства или очистители;

Нельзя применять острые предметы и устройства, работающие под высоким давлением;

Нельзя погружать крыльчатку в воду или другую жидкость;

Подшипники в случае повреждения подлежат замене. По окончании срока службы агрегат следует утилизировать.
