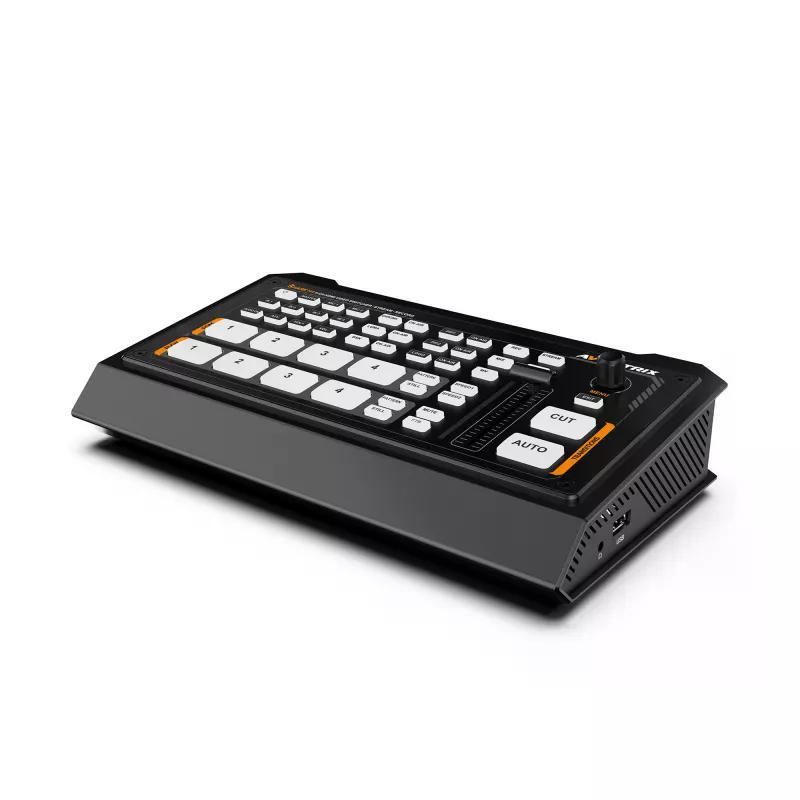

Компактный 4-канальный видеомикшер-стример для трансляций и прямого эфира

AVMATRIX Shark H4 — компактный видеомикшер-стример с четырьмя HDMI-входами, предназначенный для работы с несколькими источниками изображения, прямых трансляций, видеозаписи и создания многослойных композиций. Устройство объединяет функции видеомикшера, потокового энкодера, видеозахвата и записи, позволяя организовать полноценный рабочий процесс без большого количества дополнительного оборудования.

Четыре HDMI-входа с автоматическим определением сигнала позволяют подключать камеры, компьютеры и другие источники видео. Для вывода предусмотрены два HDMI PGM, HDMI Multiview и USB Type-C для захвата видео на компьютер. Сигналы и режимы отображения можно гибко настраивать в зависимости от конкретной задачи — от простой многокамерной трансляции до более сложных видеопрограмм с дополнительной графикой и композициями.

Прямая трансляция через LAN

Встроенный сетевой интерфейс позволяет организовать потоковую передачу видео непосредственно с микшера. Поддержка протоколов RTMP и SRT обеспечивает подключение к различным платформам и сервисам доставки контента без необходимости использовать отдельный потоковый энкодер.

Захват видео через USB Type-C

USB Type-C может использоваться для передачи программного видеосигнала и аудио на компьютер в режиме видеозахвата. Благодаря этому Shark H4 можно подключать к программам для трансляций, видеоконференций и записи, включая OBS, vMix, Zoom, Teams и другие совместимые приложения. Поддержка Windows, Linux и macOS позволяет использовать устройство в различных рабочих конфигурациях.

Запись на SD-карту и USB-накопители

Shark H4 позволяет записывать программный выход непосредственно на SD-карту или USB-накопитель. Это удобно для сохранения трансляций, мероприятий и готовых видеопрограмм без подключения отдельного устройства записи. Скорость кодирования достигает 32 Мбит/с, поддерживаются форматы MP4 и TS.

Гибкая работа с видеоисточниками

На выходы микшера можно назначать различные источники, включая входы IN 1–4, PVW, PGM, Clear PGM, Color Bar и Multiview. Это позволяет независимо формировать основной программный сигнал, предварительный просмотр и дополнительные выходные сигналы для разных устройств.

Многослойные композиции и эффекты

Микшер поддерживает первичный и вторичный кеинг, PIP и POP, что позволяет создавать многослойные композиции и размещать дополнительные изображения поверх основного видеосигнала. Для переключения между источниками доступны ручное управление T-Bar, автоматический переход и мгновенное переключение CUT, а также различные эффекты WIPE, MIX и DIP.

Хромакей и графические элементы

Встроенный хромакей позволяет отделять объект от фона и использовать виртуальные декорации в студийных и прямых трансляциях. Дополнительные возможности оформления обеспечиваются поддержкой логотипов и встроенной медиабиблиотекой, в которой можно хранить предустановленные, импортированные и захваченные изображения.

Встроенный аудиомикшер

Аудиомикшер объединяет аудиосигналы, встроенные в четыре HDMI-канала, и два внешних входа MIC/Line. Для согласования звука с изображением предусмотрена регулируемая задержка аудиосигнала. Такой набор функций позволяет сводить основные источники звука непосредственно в видеомикшере.

Компактный корпус для мобильных и стационарных систем

Компактная конструкция Shark H4 позволяет использовать его как в стационарных системах видеопроизводства, так и в мобильных комплектах для выездных трансляций. Набор HDMI-интерфейсов, USB, LAN, аудиоразъемов и портов для записи обеспечивает подключение основных устройств без использования большого количества дополнительного оборудования.

Широкая сфера применения

AVMATRIX Shark H4 подходит для многокамерных трансляций, спортивных и концертных мероприятий, образовательных проектов, видеоконференций, виртуальных студий, интернет-вещания и других задач, где требуется оперативное переключение между несколькими источниками видео и одновременная передача или запись готовой программы.

Особенности

4 HDMI-входа с автоматическим определением сигнала.
2 выхода HDMI PGM, 1 выход HDMI Multiview и 1 выход USB Type-C для захвата.
Потоковая передача по LAN с поддержкой RTMP и SRT.
Запись программного сигнала на SD-карту и USB-накопитель.
Выход AUX с возможностью назначения источника и настройки выходного сигнала.
Захват видео и аудио через USB Type-C для работы с компьютером.
Первичный кеинг: Luma Key, Chroma Key, два окна PIP и POP.
Вторичный кеинг: DSK и наложение логотипа.
Переключение T-Bar, AUTO и CUT.
Эффекты переходов WIPE, MIX и DIP.
Встроенный аудиомикшер с четырьмя встроенными аудиоканалами HDMI и двумя входами MIC/Line.
Настраиваемая задержка аудиосигнала для синхронизации с видео.
Медиабиблиотека: 39 предустановленных шаблонов, до 16 импортированных и до 16 захваченных изображений.
2 встроенных генератора цветного фона.
Импорт и экспорт пользовательских конфигураций.
Функции FTB, MUTE, STILL и GPIO для сигнализации tally.

Комплектация

Видеомикшер AVMATRIX Shark H4 — 1 шт.
Блок питания 12 В / 2 А — 1 шт.
USB-кабель Type-A — Type-C — 1 шт.
Коннектор Tally DB-15 — 1 шт.
Руководство по эксплуатации и гарантийный талон.

Технические характеристики
Модель видеомикшера
AVMATRIX SHARK H4РазъемыДисплей
-Входы видео
HDMI type-A ×4Выходы видео
HDMI PGM × 2
HDMI Multiview × 1
USB type-C × 1 (Capture)
LAN× 1(RG45 Stream)Прочие интерфейсы
USB-A x 1 и Слот SD-карты х 1 (Запись), USB type-A х 1 (импорт изображений и апгрейд), Tally x 1 DB-15 (GPIO)Аудио
Входы: MIC/ Line level (3.5mm stereo audio) ×2; Выходы: Наушники х 1 (3.5mm stereo audio)Запись и потоковое вещаниеБитрейт кодирования
2/4/8/16/24/32 Мбит/с, поддержка CBR/VBRПротоколы управления потоком
RTMP, RTMPS, SRTФорматы носителей записи
USB/SD-карта, поддержка FAT32/exFAT/NTFSФорматы файлов записи
MP4, TSСегментирование файла записи
1/5/10/20/30/60/90/120 минФункцииПереходы
T-Bar/AUTO/ CUTЭффекты
Wipe (11×3 patterns)/ Mix/ DIP/ Pattern/ Still(freeze)/ MUTE/ FTBКомпоновка
2 шаблона окна Multiview (Landscape и Portrait)Типы прокеивания
Первичный кеинг: яркостной (Luma Key) ×1/ по цвету (Chroma Key) ×1/ картинка в картинке PIP ×2/ POPМедиа
Изображения по умолчанию: 39 предустановленных шаблонов
Локальные изображения: до 16 импортированных изображений
Захваченные изображения: до 16 изображенийВнутренние генераторы
Генератор шаблонов ×1
Цветовые генераторы ×2Аудио микшер
HDMI ×4 и MIC/ Line level ×2;Задержка аудио
0-500 мсекПоддерживаемые стандартыПоддерживаемые входные стандарты
Мультиформатные с автоопределением, до 1080p60Цветовое пространство
HDMI: RGB/YUV, SDI: YUVСтандарты HDMI выходов PGM/MVW
1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50USB выход
До 1080p 60ПрочееПитание
Широкий диапазон напряжений: 7~24 ВМощность потребления
15,6 Вт (12В 1,3A)Размеры (ДхШхГ)
244.5 × 143.2 × 44.5 ммВес
Нетто: 1009.5 г, Брутто: 1360 гТемпература
Рабочая: 20℃~60℃, Хранения: -30℃~70℃
