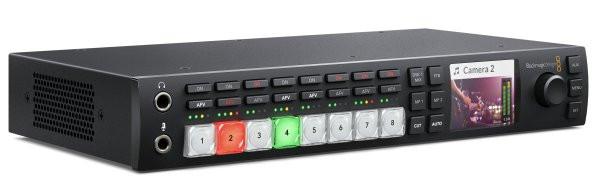

ATEM Television Studio HD — первый эфирный видеомикшер для студий вещания и технического сопровождения массовых мероприятий. Имея по четыре SDI- и HDMI-входа с поддержкой повторной синхронизации, он позволяет использовать профессиональную и бытовую съемочную технику. Наличие самых современных функций обеспечивает идеальное качество изображения при создании ТВ-передач, сериалов и веб-трансляций, показе живых выступлений и игровых турниров. Чтобы приступить к работе, достаточно подключить камеры, консоли или компьютеры!

Переключение источников в прямом эфире

Видеомикшеры ATEM Television Studio — самый быстрый и доступный способ создания программ. Они подходят для показа спортивных соревнований, концертов и семинаров, а также для подготовки материала, размещаемого на сервисах YouTube Live, Facebook Live и Twitch.tv. Смена изображения, поступающего с камер, игровых консолей и компьютеров, выполняется с добавлением переходов, графики и эффектов. Обеспечивая чистое переключение между несколькими источниками простым нажатием кнопки, эти модели могут служить для профессионального управления всей конфигурацией аудио- и видеооборудования!

Исключительно компактный корпус

ATEM Television Studio HD — чрезвычайно компактный видеомикшер профессионального назначения. Он имеет встроенный блок питания, переднюю панель управления с кнопками выбора источников, интегрированный ЖК-дисплей и поворотную ручку. Благодаря малым размерам допускается установка на рабочем столе или в стойке при использовании дополнительной полки Teranex Mini Rack Shelf.

ATEM Television Studio HD имеет компактный корпус, ширина которого составляет всего 2/3 стандартного места. Благодаря малому форм-фактору вместе с видеомикшером в стойке помещается рекордер HyperDeck Studio Mini для записи мастер-копии. Если нужно выполнить преобразование видео между SDI и HDMI, достаточно добавить конвертер Teranex Mini. Для контроля параметров сигнала можно дополнительно установить монитор Blackmagic SmartView 4K, а решение Blackmagic Duplicator 4K позволяет одновременно сохранять программное изображение на 25 SD‑карт!

Прямой доступ ко всем функциям

ATEM Television Studio HD позволяет создавать программное изображение непосредственно с передней панели. На ней есть восемь кнопок с подсветкой для переключения прямым способом или с помощью переходов, органы управления звуком, модулем вторичного кеинга и медиаплеерами. Благодаря такому функционалу модель превосходно подходит для систем видеообеспечения, в которых используется несколько источников. Микшер имеет встроенный ЖК-дисплей для настройки параметров, мониторинга сигналов, назначения дополнительного выхода и вывода уровня аудиоканалов.

Приложение для Mac и Windows в комплекте поставки

В комплект поставки всех моделей входит программная панель, которая дает полную свободу творчества и вместе с тем надежный уровень контроля. Она позволяет в режиме реального времени переключаться между источниками, выбирать параметры переходов и кеинга, загружать графику, использовать встроенный звуковой блок, создавать и запускать макрокоманды, а также автоматизировать воспроизведение материала с деки. SDI-поток обеспечивает передачу сигнала для удаленного изменения настроек камеры, установки диафрагмы и фокуса, а также применения инструментов цветокоррекции. Чтобы одновременно выполнять все эти действия, достаточно иметь компьютер, при этом на сложных проектах с приложением могут работать сразу несколько человек. Для тех, кто делает первые шаги в отрасли, подойдет модель ATEM Television Studio HD.

Входы SDI и HDMI

HD-модели имеют по четыре HDMI- и SDI-входа, что позволяет подключать несколько разных источников, в том числе игровые консоли и компьютеры. Благодаря этому можно использовать как доступные HDMI-камеры, так и вещательное SDI-оборудование со съемкой в HD- или Ultra HD-разрешении. Также предусмотрены синхровход, аналоговый аудиоинтерфейс, порты RS-422 для контроля панорамной головки и Ethernet для управления с помощью аппаратной или программной панели. Видеомикшеры ATEM обеспечивают автоматическую кадровую синхронизацию при работе с изображением в HD.

SDI-выходы профессионального класса

Через SDI-выход микшеры линейки ATEM Television Studio можно подключать к профессиональным рекордерам класса HyperDeck Studio Mini, которые будут вести запись с максимально высоким качеством. Дополнительный выход обеспечивает вывод программного или чистого сигнала без графики на другой дисплей, деку или цифровую панель. Также предусмотрены SDI- и HDMI-разъемы для многооконного мониторинга, что позволяет просматривать изображение практически на любом экране, в том числе на бытовых телевизорах. На 4K-модели эта функция доступна в Ultra HD‑разрешении.

Вывод всех сигналов на один экран

При использовании нескольких камер важно одновременно видеть все источники. Режим многооконного мониторинга позволяет выводить до восьми каналов видео на один HDMI-экран или SDI-дисплей. Благодаря этому изображение с камер, графика, предварительно просматриваемый и программный сигналы доступны для одновременного обзора в одном месте. Есть возможность настраивать идентификаторы, устанавливать границы картинки и видеть индикаторы звука. Чтобы вести мониторинг, достаточно подключить HD‑телевизор!

Большой набор опций при смене источника изображения

Переключение между источниками можно выполнять с помощью смешивания, вытеснения, погружения и других переходов. Видеомикшеры позволяют задавать их продолжительность, наличие и цвет границ, а также ширину, расположение и направление. Эффекты 18 видов с полной настройкой параметров сделают программное HD-изображение по-настоящему оригинальным и качественным. Среди доступных опций — DVE и анимация, если дополнительно используется HyperDeck Studio Mini. В этом случае рекордер служит для вывода графики 4:4:4:4 при кеинге.

Оригинальный визуальный ряд и эффекты «картинка в картинке»

Видеомикшеры имеют специальный блок DVE для создания цифровых видеоэффектов, параметры которых легко задавать в реальном времени. Он позволяет помещать одно изображение в другое с настройкой границ, их затенения и подсветки. С помощью этой функции можно получить картинку в картинке при совмещении двух элементов, например комментатора и материала, передаваемого с места событий. Дополнительно доступны 17 видов перехода, в том числе сжатие и вращение с использованием графики при смене источников.

Мгновенное наложение эфирной графики

Видеомикшер может хранить до 20 статичных изображений и мгновенно выводить в эфир любое из них. Для этого достаточно загрузить файлы со страницы «Медиа» программной панели, а затем выбрать нужный для воспроизведения с помощью одного из двух плееров. Материалы остаются во внутренней памяти устройства даже при отключении питания, а для импорта непосредственно из программы Photoshop по сети Ethernet предусмотрен специальный плагин. Теперь наложение титров и графики будет занимать считанные секунды!

Совмещение сложной графики и живого видео

Микшеры ATEM Television Studio позволяют выполнять полноценный цветовой кеинг, а на 4K-модели этот функционал расширен за счет коррекции комбинированного изображения с выборкой необходимых параметров. Зеленый или синий фон, на котором появляется ведущий, легко заменить погодной картой или обстановкой виртуальной студии. Также доступны шаблонное, фигурное и линейное наложение, а для добавления логотипов и текста предусмотрены два модуля вторичного кеинга. В стойку можно установить рекордер HyperDeck Studio Mini, чтобы выводить графику с альфа-каналом в формате ProRes 4:4:4:4 при создании дополнительных элементов.

Микширование аудиодорожки в реальном времени

Микшер позволяет использовать звук, поступающий на его видеовходы, через XLR и на микрофонный разъем для гарнитуры двусторонней связи. Работать с аудиодорожкой можно с передней панели или с помощью приложения ATEM Software Control, которое обеспечивает полный контроль всех каналов с помощью индикаторов. Среди доступных функций — точная регулировка баланса, быстрое включение и отключение потока, а также режим AFV. На 4K-модели дополнительно предусмотрены такие функции, как шестиполосная параметрическая эквализация, эффекты Compressor, Limiter и Expander/Gate, разделение аудиодорожки на два канала, имитация стереозвука и отставание сигнала по времени для аналоговых входов.

Полное управление с видеомикшера

Панель ATEM Software Control обеспечивает полноценный контроль параметров камеры. На Blackmagic Studio Camera для этого используется входящий SDI-сигнал программного изображения, с помощью которого можно удаленно менять различные настройки. В приложении предусмотрены два вида интерфейса: традиционный блок CCU и режим цветокоррекции, который применяется для первичного грейдинга в системе DaVinci Resolve. Опыт работы с DaVinci Resolve позволит сделать трансляцию еще более яркой и красочной!

Технические характеристики
ATEM Television Studio HDРазъемыОбщее количество видеовходов
8Общее количество выходов
8Общее количество дополнительных выходов
1Скорость передачи через SDI
270 Мбит/с; 1,5 Гбит/с и 3 Гбит/сОбщее количество аудиовходов
2 x XLRОбщее количество аудиовыходов
Нет, только встроенный звукРазъем для тайм‑кода
НетВидеовходы SDI
Четыре, с возможностью переключения между SD и HD (10 бит). Двухканальный встроенный звук.Программные выходы SDI
1, с возможностью переключения между SD, HD и Ultra HD 4K (10 бит)Видеовходы HDMI
Четыре разъема HDMI типа A с возможностью переключения между SD и HD (10 бит). Двухканальный встроенный звук.Синхровходы
Tri-Sync или BlackburstПовторная синхронизация на входе
1Выходы SDI для многооконного мониторинга
На всех восьми разъемахПрограммные выходы SDI
Пять, с возможностью переключения между SD и HD (10 бит)Программные выходы HDMI
НетВывод звука через SDI
Двухканальный звук, выводимый на выход SDIМногооконный режим
1SDI-выходы для многооконного мониторинга
1HDMI-выходы для многооконного мониторинга
1Выходы для подключения компьютера
НетСтандарты и форматыФорматы SD
525i/59,94 NTSC (4:3 или 16:9); 625i/50 PAL (4:3 или 16:9)Форматы HD720p/50/59,94
1080p/23,98/24/25/29,97/50/59,94
1080i/50/59,94

Форматы Ultra HD
НетИнтерфейс SDI
В соответствии со стандартами SMPTE 259M, 292M и 424MЦветовая субдискретизация
4:2:2 10 битЦветовое разрешение
4:2:2 10 битЦветовое пространство
4:2:2 YUVПоддерживаемые разрешения входа HDMI для подключения компьютера
720 x 480i (59,94 Гц); 720 x 576i (50 Гц), 1280 x 720p (59,94/50 Гц), 1920 x 1080p (23,98/24/25/29,97/30/50/59,94 Гц) и 1920 x 1080i (50/59,94/60 Гц)Преобразование цветового пространства
Аппаратное в режиме реального времениЗадержка обработки
Шесть строкЗвуковой блок
10 входов на 2 канала. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео». Индикация уровня звука и максимального значения. Регулировка усиления всего сигнала. Раздельный контроль настроек программного сигнала, интерком-связи и голоса для наушников.Прочие характеристикиМодули первичного кеинга
1Модули вторичного кеинга
2Модули цветового кеинга
1Модули линейного/яркостного кеинга
3Поддержка двусторонней связи
Встроенная, с возможностью подключения профессиональных наушниковРежим «микс‑минус»
Да, на четырех программных выходахМодуль кеинга для создания переходов (анимация и DVE)
Только DVEОбщее количество слоев
5Генераторы шаблонов
2Генераторы цвета
2Цифровые видеоэффекты с 3D-границами и тенями
1Интерфейс
Минимальное разрешение монитора 1366 x 768Количество окон
1 x 10Назначаемые окна
Восемь изменяемых и два фиксированных для программного и предварительно просматриваемого сигналовИндикация
Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигналаВыход Tally
При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки)Присвоение имен источникам
ДаМногооконный мониторингМногооконный мониторинг
Один выход на 10 оконФормат вывода в режиме Multi View
HDМедиаплеерМедиаплееры
Два, с сохранением в памяти устройстваКаналы
Вырезающий и заполняющий сигнал для каждого медиаплеераЕмкость библиотеки мультимедиа при загрузке изображений
20 изображений с поддержкой удаления и заполненияЕмкость библиотеки мультимедиа при загрузке клипов
НетМаксимальная длина клипа в формате 720 HD
НетМаксимальная длина клипа в формате 1080 HD
НетМаксимальная длина клипа в формате Ultra HD
НетФорматы изображения для библиотеки мультимедиа
PNG, TGA, BMP, GIF, JPEG и TIFFФормат видео для библиотеки мультимедиа
НетФорматы аудио для библиотеки мультимедиа
НетУправлениеПанель управления
Встроенная панель управления. В комплект поставки входит программное приложение. Возможность подключения дополнительной вещательной панели.Подключение панели управления
Порт Ethernet по стандарту 10/100/1000 BaseT с подключением напрямую или через локальную сеть. Также используется для обновления ПО.Совместимость с панелями управления
Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. В комплект поставки входит приложение ATEM Software Control.Программная панель управления
В комплект поставки входит программная панель ATEM Software Control с поддержкой операционных систем Mac 10.10 Yosemite, Mac 10.11 El Capitan или более поздних версий, Windows 8.1 (64-разрядная версия) и Windows 10 (64-разрядная версия)Программное обеспечениеОбновление программного обеспечения
Через порт USB с прямым подключением к компьютеру на платформе Mac или Windows. В комплект программного обеспечения входит ATEM Switcher Utility.Настройка
С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью ATEM Switcher Utility при подключении к видеомикшеру через порт USBОперационные системыMac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия
Windows 8.1 и 10

ПитаниеПитание
Один встроенный блок питания переменного тока 100‑240 ВПотребляемая мощность
40 ВтКомплект поставкиATEM Television Studio HD
SD-карта с ПО и руководством пользователя

Физические размерыРазмеры (ШxГxВ)
280 x 175 x 44 ммВес
1.46 кг
