Сведения об изделии

Насосные группы со смесителем RTE 54.102 предназначены для подачи теплоносителя, поступающего

из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из

обратной линии, тем самым осуществляется управление температурой подающего теплоносителя.

Группы с трёхходовым смесителем предназначены для использования в контурах, в которых

предусмотрено дополнительное регулирование температуры подачи, таких как – радиаторное

отопление, теплые полы и др.

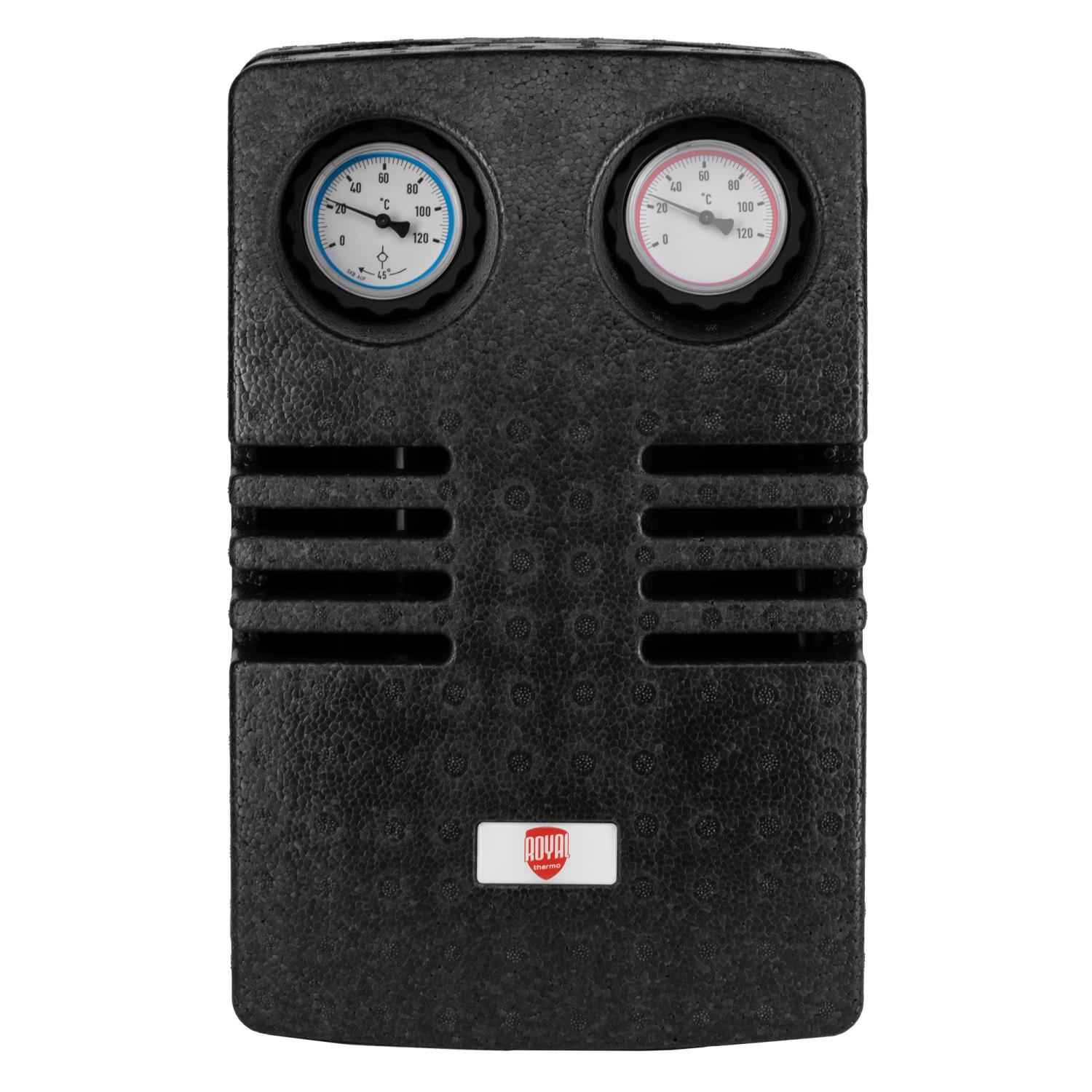

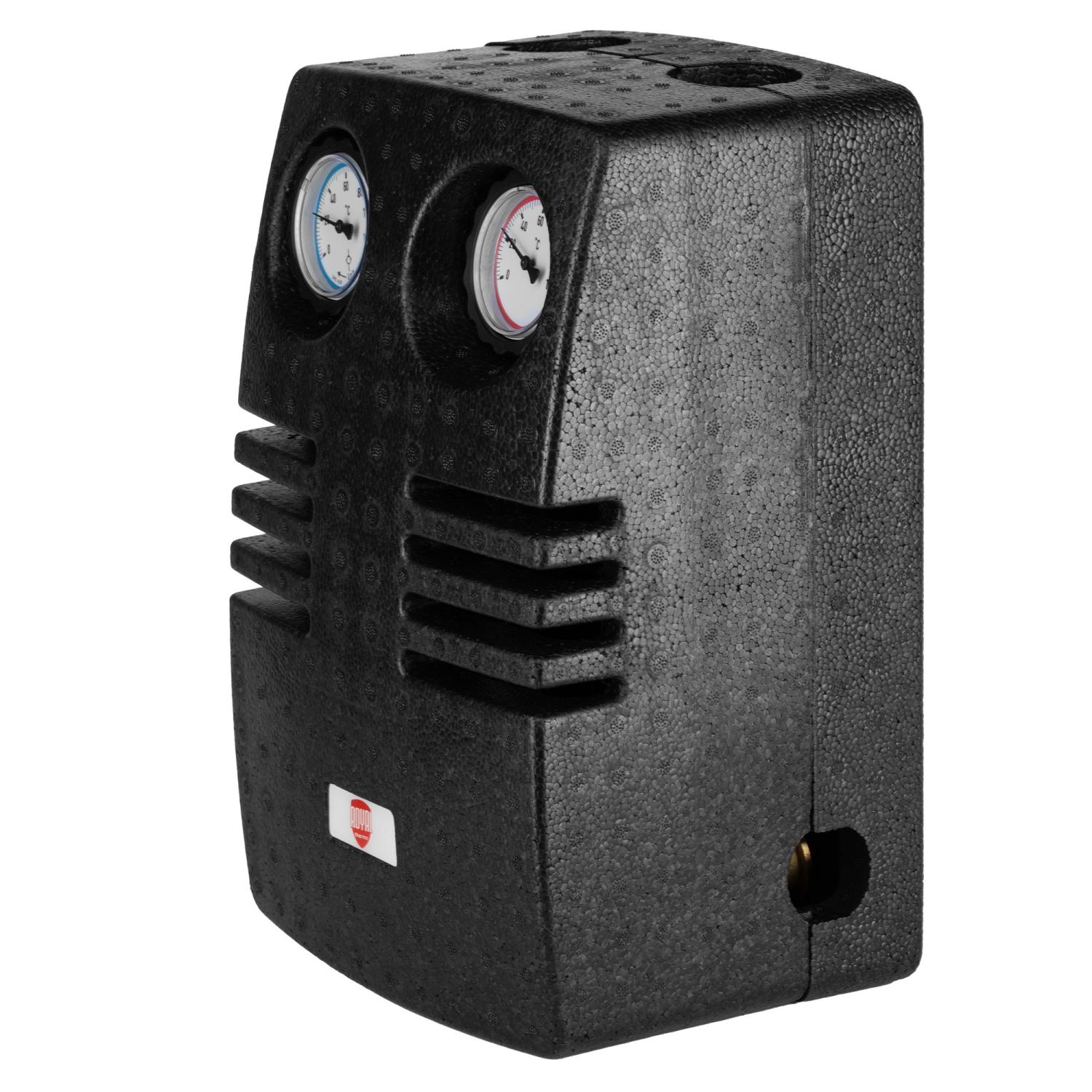

Насосные группы RTE 54.102 поставляются в собранном виде, в изоляции. Принцип действия

Насосная группа со смесителем представляет собой готовый комплект арматуры и насоса

(опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, c

возможностью дополнительной регулировки температуры жидкости, путём подмеса теплоносителя

из обратной линии. Комплект рассчитан на работу при максимальном давлении 10 бар и температуре

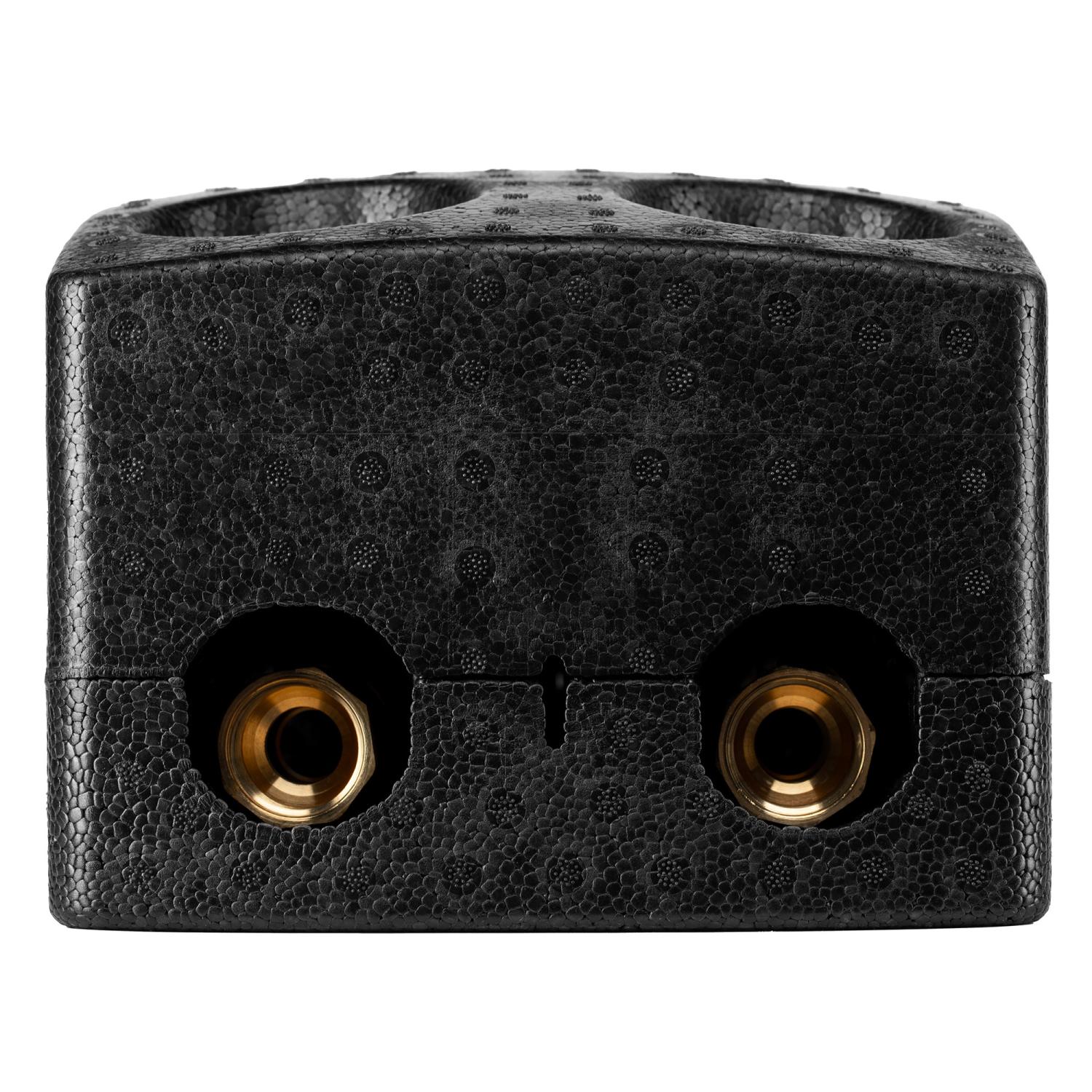

теплоносителя 110 °С. Подключение к контуру нагревателя(котла), 1 ½” наружная резьба, находится

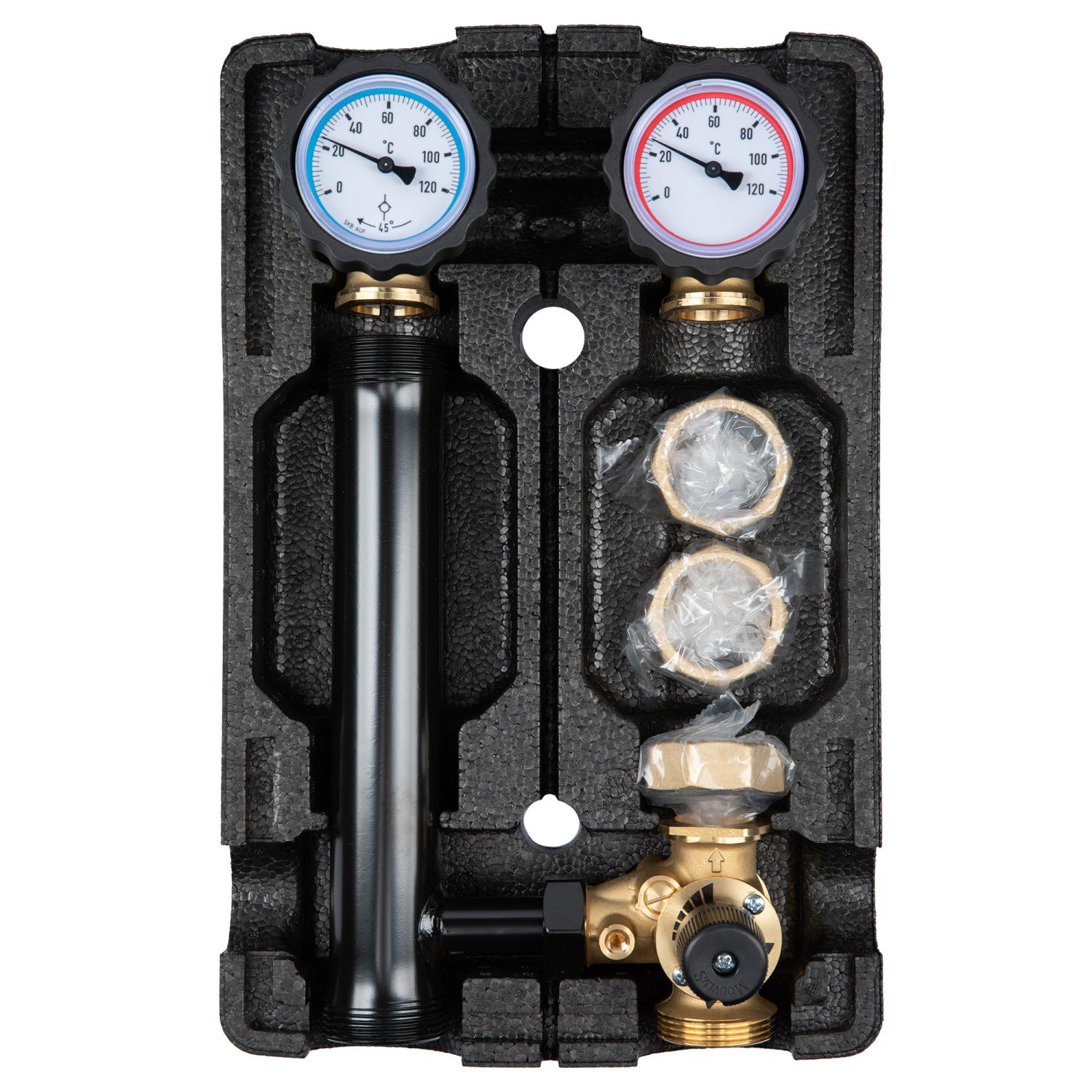

снизу. Подключение к контуру потребителя , 1” внутренняя резьба, располагается сверху. Конструкция

1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;

2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;

3. Трехходовой смесительный клапан с подключаемым байпасом;

4. Накидные гайки для подключения насоса 1 ½” НГ;

5. Патрубок обратной линии;

6. Блочная ЕРР теплоизоляция;

7. Обратный клапан;

8. Подключение к контуру потребителя 1” ВР

9. Подключение к контуру нагревателя (котла) 1 ½” НР
