| Тип инструмента |

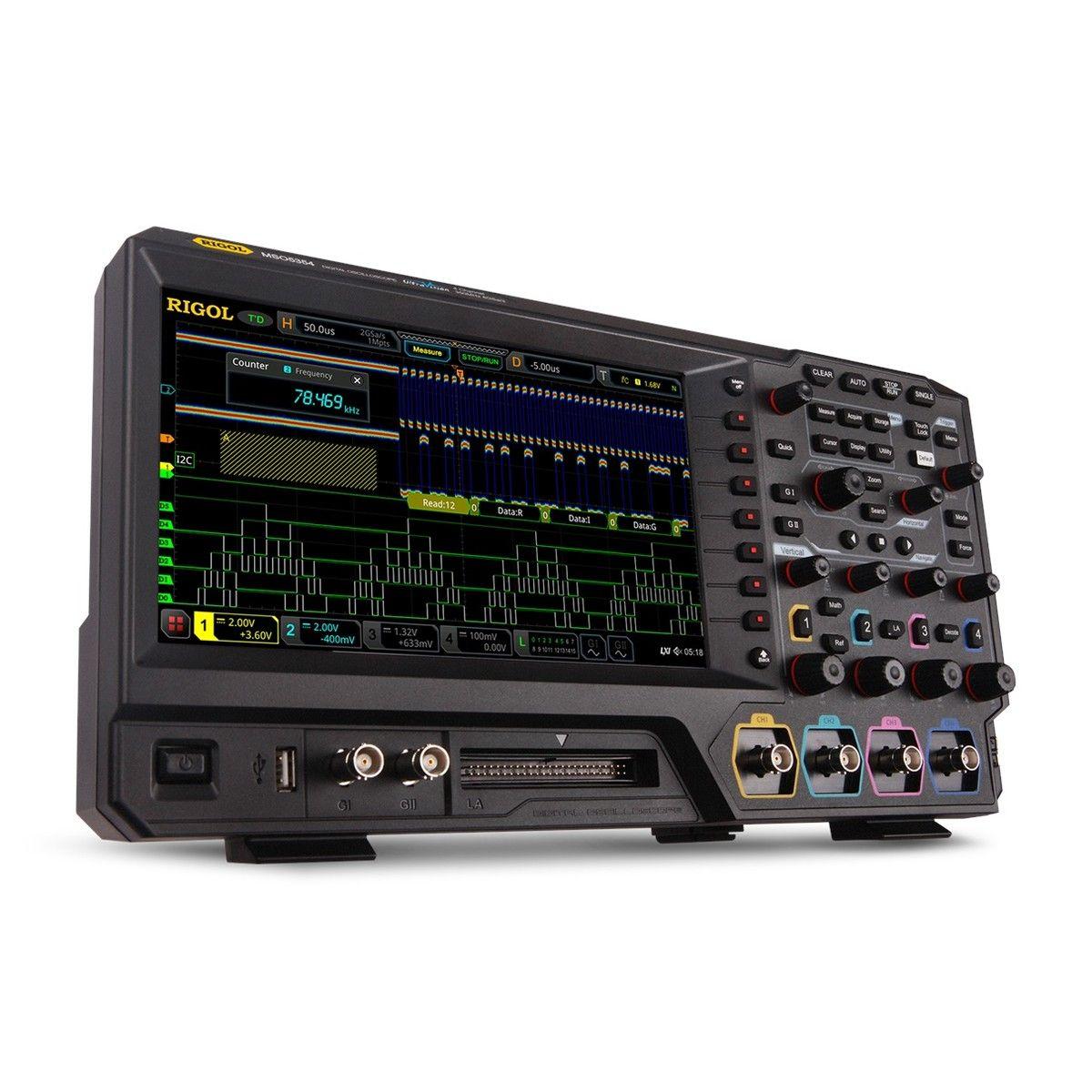

Осциллограф |
| Размер дисплея, дюйм |
9 |
| Разрешение дисплея |
1024 x 600 |
| Количество каналов |
4 |
| Пропускная способность, МГц |
350 |
| Входящий сигнал |
|
| Режим входа |
DC, AC, "земля" |
| Входное сопротивление |
1 МОм ± 1% |
| Входная емкость |
17 пФ ± 3 пФ |
| Особенности входящего сигнала |
CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик) |
| Горизонтальная система |
|
| Особенности горизонтальной системы |
Разрешение по времени 10 псек |
| Вертикальная система |
|
| Разрешение по вертикали |
8 бит |
| Чувствительность верт. системы |
500 мкВ/дел…10 В/дел |
| Система синхронизации |
|
| Режим запуска |
Автоматический, нормальный, одиночный |
| Диапазон удержания |
8 нсек…10 сек |
| Система измерения |
|
| Курсорные измерения |
Поддерживаются 2 пары курсоров по осям X и Y |
| Автоматические измерения |
41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране) |
| Регистрация осциллограмм |
Не менее 450 000 фреймов в режиме реального времени |
| Встроенный генератор сигналов |
|
| Встроенный частотомер |
|
| Разрешение |
Устанавливается пользователем. Максимальное 6 бит |
| Диапазон |
0…350 МГц |
| Источник сигнала |
Любой аналоговый входной или цифровой входной канал |
| Встроенный цифровой вольтметр |
|
| Источник (цифровой вольтметр) |
Любой аналоговый канал |
| Разрешение (цифровой вольтметр) |
Переменный ток В / постоянный ток В 3 бита |
| Особенности цифрового вольтметра |
Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек |
| Интерфейс |
USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, HDMI 1.4b, Опционально GPIB (адаптер GPIB-USB) |

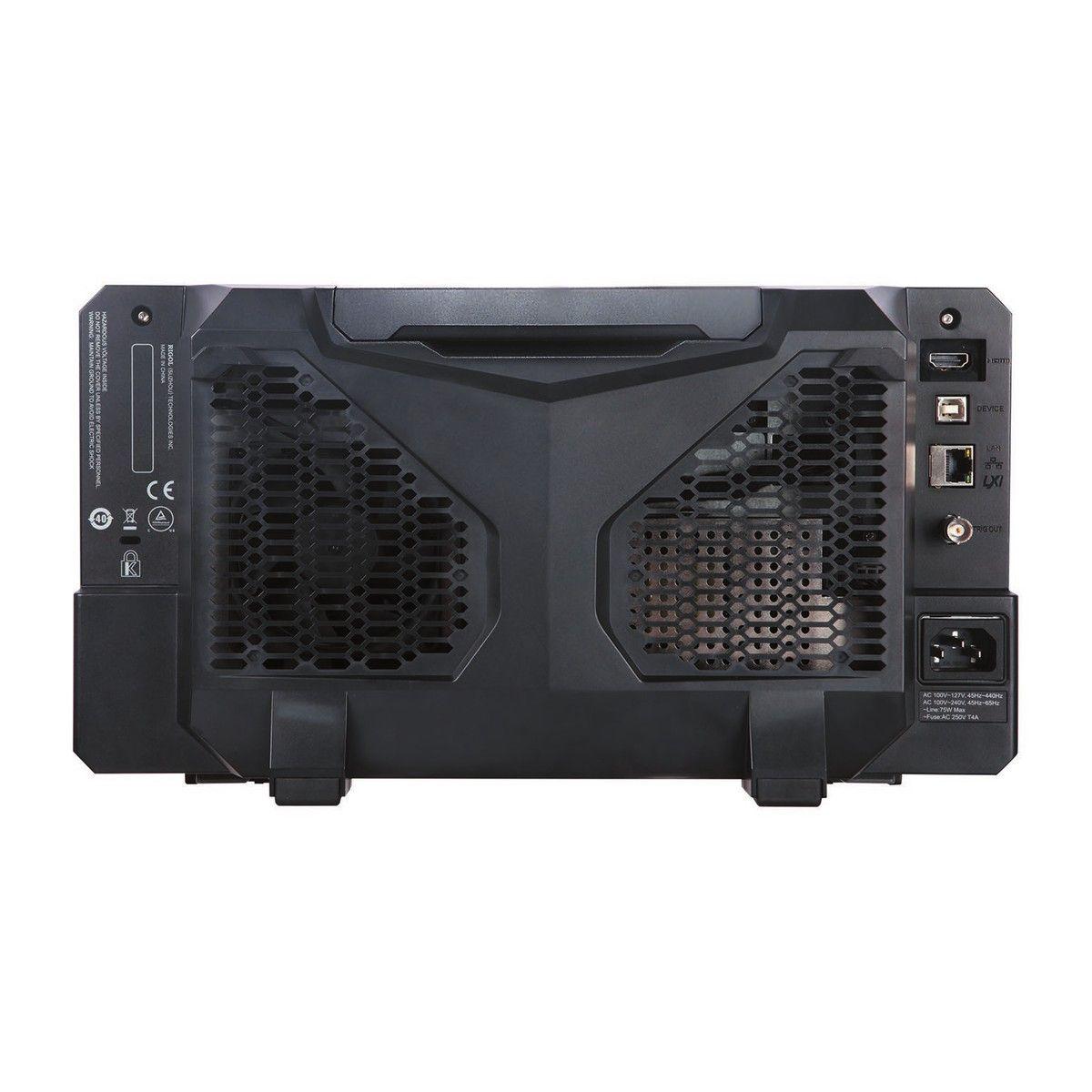

| Разъемы |
4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x HDMI 1.4b тип A |
| Управление |
Кнопочное, ручки регулирования, сенсорный экран, удаленное управление с ПК через веб браузер |
| Питание |
100…240 В, 45…440 Гц. Предохранитель питания 4 А, класс T, 250 В. Максимальная мощность 75 Вт (при подключении к различным интерфейсам, USB) |
| Основной цвет |
Черный |
| Вес, нетто, кг |
3.5 |
| Габариты |
|
| Длина, мм |
367 |
| Высота, мм |
200 |
| Ширина, мм |
130 |
| Ссылка на описание |
https://rigol-shop.ru/product/ostsillografy/mso5354/?sphrase_id=22369 |
| Комплект поставки |
Осциллограф, документация, кабель питания, USB кабель, 4 пассивных пробника Rigol PVP2350 (350 МГц) |
